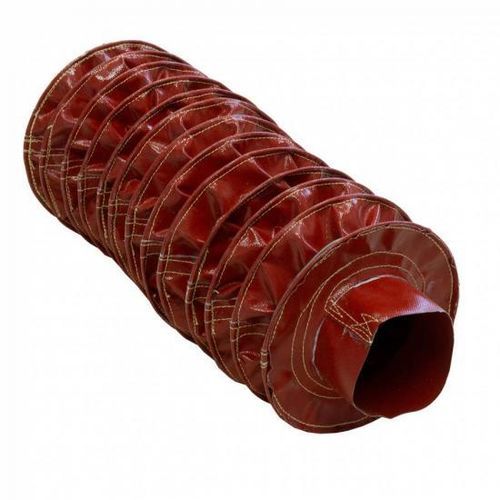

Fuelle redondo BSTFLEX

de PTFEmultimateriala medida

Visión general
Los fuelles redondos cosidos BSTFLEX son cubiertas protectoras flexibles y personalizadas diseñadas para vástagos de cilindros hidráulicos, husillos de bolas, husillos de avance, ejes, actuadores y otros componentes móviles de máquinas. La construcción plegada se expande y comprime con el movimiento del equipo mientras protege las piezas críticas de polvo, virutas metálicas, abrasión, aceite, refrigerante y calor.

Construcción a medida
Especificación — Opciones disponibles
Forma — Redonda / Cilíndrica
Diámetro interior — A medida
Diámetro exterior — A medida
Longitud extendida — A medida
Longitud comprimida — A medida
Carrera — Según la aplicación
Tejido — Seleccionado según condiciones de servicio
Configuración de extremos — Collar, brida, abrazadera o a medida
Cierre — Cerrado, cremallera, velcro o a medida
Soporte interno — Opcional
Producción — Prototipos y cantidades OEM

Opciones de material

• Tejido de nylon recubierto: adecuado para protección general de máquinas donde se requiere flexibilidad, resistencia a la abrasión y control de contaminación.
• Tejido de fibra de vidrio recubierto de silicona: recomendado para entornos de alta temperatura y máquinas expuestas al calor, chispas o superficies calientes.
• Tejido de fibra de vidrio recubierto de PTFE: apropiado cuando se necesita resistencia a la temperatura, resistencia química y una superficie de baja adhesión.
• Tejido de fibra de vidrio aluminizado: utilizado cuando se requiere reflexión de calor radiante alrededor de hornos, equipos de fundición, componentes de escape u otros procesos a alta temperatura.
• Otros tejidos técnicos: construcciones adicionales desarrolladas según requisitos de temperatura, aceite, refrigerante, químicos, abrasión y entorno.

Protección de vástagos de cilindros hidráulicos
Los fuelles redondos cosidos forman una barrera protectora flexible alrededor de los vástagos hidráulicos o neumáticos permitiendo la extensión y retracción. Componentes típicamente protegidos incluyen:

• Vástagos de cilindros hidráulicos
• Vástagos de cilindros neumáticos
• Actuadores lineales
• Cilindros de elevación
• Sistemas de posicionamiento industrial

Protección de husillos
Los fuelles redondos cosidos aíslan husillos de bolas y husillos de avance de contaminantes que afectan la precisión de posicionamiento y la fiabilidad del movimiento. Protegen contra:

• Virutas metálicas
• Polvo de rectificado
• Refrigerante
• Contaminación por aceite
• Partículas abrasivas
• Desechos de taller

Protección de ejes y actuadores
Los fuelles de tela redondos son adecuados para proteger ejes giratorios o alternativos, estriados, husillos, barras guía, conjuntos telescópicos y enlaces mecánicos, permitiendo movimientos repetidos sin carcasa rígida.

Fuelle cosido para alta temperatura
Para maquinaria cercana a hornos, equipos de proceso calientes, sistemas de escape o fuentes de calor radiante, los fuelles pueden fabricarse con textiles resistentes al calor como fibra de vidrio recubierta de silicona, fibra de vidrio recubierta de PTFE o fibra de vidrio aluminizada. La selección de tejido debe considerar radiación térmica, temperatura de contacto directo, exposición a chispas, aceite y refrigerante, abrasión, productos químicos, ciclos mecánicos y servicio interior/exterior.

Opciones de montaje

• Collares de tela
• Extremos montados con abrazadera
• Extremos con brida
• Secciones de extremo reforzadas
• Montaje con ojales
• Sistemas de sujeción a medida

Aplicaciones
Adecuado para máquinas CNC, máquinas-herramienta, equipos hidráulicos y neumáticos, automatización industrial, robótica, equipos de elevación, maquinaria de fundición, equipos de procesamiento de metales, maquinaria de embalaje, sistemas de manipulación de materiales y máquinas de propósito especial.

Información para fuelles a medida

• Diámetro interior
• Diámetro exterior máximo admisible
• Longitud totalmente comprimida
• Longitud totalmente extendida
• Carrera requerida
• Dimensiones de montaje de extremos
• Temperatura de funcionamiento
• Tipo de contaminación o exposición ambiental
• Frecuencia de movimiento
• Dibujo, fotografía o muestra existente

Especificaciones técnicas

• Brand: BSTFLEX
• Tipo de producto: Fuelles redondos cosidos (fabricación a medida)
• Forma: Redonda / Cilíndrica
• Materiales disponibles: Nylon recubierto, fibra de vidrio recubierta de silicona, fibra de vidrio recubierta de PTFE, fibra de vidrio aluminizada, otros tejidos técnicos
• Configuraciones de extremos: Collar, brida, abrazadera o a medida
• Cierres: Cerrado, cremallera, velcro o a medida
• Soporte interno: Opcional (soporte de alambre disponible para grandes diámetros)
• Volúmenes de producción: Prototipos y cantidades OEM
• Cantidad mínima indicada en la página: 1
• Protecciones típicas: polvo, virutas metálicas, abrasión, aceite, refrigerante, calor, chispas
