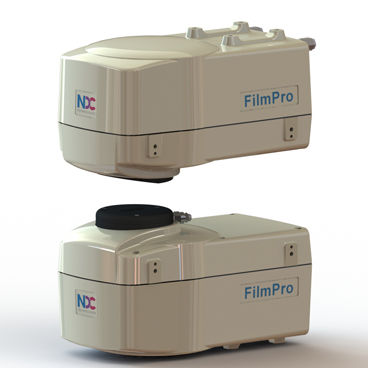

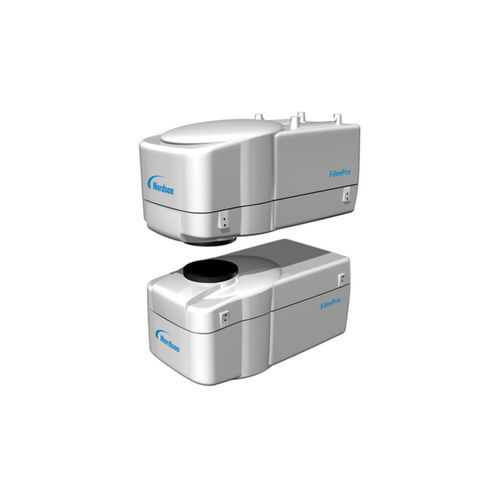

Aparato de medición de espesor FilmPro

de peso por unidad de superficiede infrarrojospara films

Resumen
El medidor FilmPro realiza mediciones de espesor y gramaje mediante transmisión infrarroja para películas, láminas y productos recubiertos. FilmPro está diseñado para ofrecer mediciones de control de proceso repetibles y de alta resolución en entornos de producción variables mediante un sistema óptico infrarrojo patentado y componentes de precisión.

Características & Beneficios

• Medición por transmisión infrarroja con radiación no ionizante (no nuclear).
• Diseño óptico optimizado para medición precisa de espesor y gramaje.
• Módulo modular FSO opcional (Fringe Suppression Optics) para reducir la interferencia óptica en películas finas y transparentes.
• Rango de medición desde películas muy finas hasta láminas gruesas y recubrimientos sobre sustratos de película.
• Discriminación multicapa de hasta 6 componentes (separación simultánea de capas).
• Procedimientos de calibración y mantenimiento adecuados para líneas industriales.

Aplicaciones

• Producción de películas cast
• Medición de láminas extruidas
• Películas orientadas biaxialmente (BOPP/BOPA)
• Líneas de película soplada
• Estructuras multicapa y capas barrera
• Recubrimientos orgánicos y a base de agua sobre sustrato de película
• Películas voided/perladas, microporosas, separadores de batería y películas transpirables

Tecnología no nuclear
FilmPro usa transmisión infrarroja en lugar de fuentes radiactivas. Esto elimina la necesidad de licencias de radiación, blindajes especializados o puertas de seguridad interbloqueadas y simplifica la instalación, el mantenimiento y el cumplimiento normativo.

Módulo óptico mejorado (FSO)
Las películas finas y transparentes pueden generar luz reflejada e interferencias ópticas que afectan la precisión de la transmisión. El módulo FSO opcional y el motor óptico mejorado reducen la sensibilidad a las interferencias ópticas, a variaciones de espesor y al desgaste del escáner, mejorando la estabilidad de la medición en aplicaciones finas y exigentes.

Versatilidad
FilmPro mide productos transparentes, pigmentados, voided/perlados y teñidos, incluidas capas en bandas. Proporciona la medida del espesor real para películas microporosas, transpirables o voided y puede derivar densidad combinando gramaje y espesor. Admite mediciones simultáneas de capas barrera (p. ej. Nylon, EVOH, PVDC) con capas de poliolefina.

Configure su sistema
FilmPro se integra con bastidores de escaneo Nordson y con escáneres compatibles típicos como AccuTrak O‑Frame, MiniTrak O‑Frame, MiniTrak S‑Frame y SlimTrak II para adaptarse a una gama de anchos de banda y entornos de proceso.

Características / Especificaciones técnicas

• Producto: medidor FilmPro de transmisión infrarroja para espesor y gramaje
• Principio de medida: transmisión infrarroja (no ionizante)
• Parámetros medidos: espesor y gramaje; posible derivación de densidad
• Rango de materiales: películas finas a láminas gruesas; claras, pigmentadas, voided/perladas, microporosas, transpirables y películas barrera
• Discriminación multicapa: hasta 6 componentes
• Opción: FSO (Fringe Suppression Optics) para películas finas/translúcidas
• Compensación ambiental: diseñado para gestionar fluctuaciones de iluminación, temperatura/humedad, deriva barométrica, vibración de la banda y desgaste del escáner
• Calibración: procedimientos de calibración industriales sencillos
• Escáneres compatibles típicos: AccuTrak O‑Frame, MiniTrak O‑Frame, MiniTrak S‑Frame, SlimTrak II
• Aplicaciones: films cast, láminas extruidas, películas biaxialmente orientadas, film soplado, capas barrera, recubrimientos, separadores de batería
