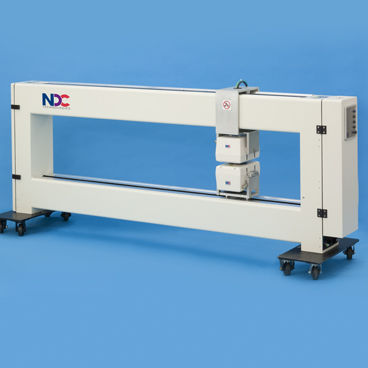

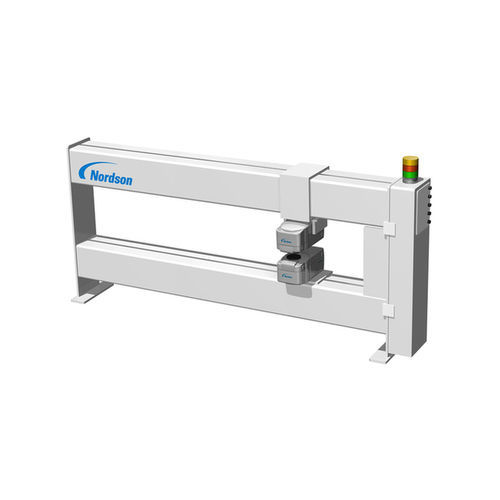

Escáner 2D AccuTrak O-Frame

de filmláserde rayos X

Descripción general
AccuTrak O-Frame es un escáner O-Frame de vía ancha para mediciones en web (sensores infrarrojos, nucleares, de rayos X y otros). Soporta hasta 3 sensores Nordson y ofrece adquisición rápida de perfiles con velocidades de escaneo de hasta 500 mm/seg. El ángulo de la cabeza admite líneas de paso entre ±45° sin inclinar el escáner. La construcción con viga en caja y el sistema de rodamiento del carro de la cabeza proporcionan mediciones MD y CD precisas y repetibles a largo plazo. Disponible para anchos de web de 600 mm a 10000 mm.

Sensores compatibles

• FilmPro — medidor de espesor por infrarrojos
• Series 9 — medidor de humedad y peso de recubrimiento
• GBS — medidor de espesor gamma
• Photon — medidor de peso de recubrimiento / electrodo

Características principales

• Arquitectura O-Frame de vía ancha para mediciones estables y repetibles
• Soporta hasta 3 sensores para adquisición multipunto o multi-tecnología
• Velocidad máxima de escaneo: hasta 500 mm/seg (20 in/s)
• Ángulo de cabeza: ±45° para líneas de paso sin inclinación del escáner
• Construcción robusta con viga en caja y sistema de rodamiento avanzado del carro

Aplicaciones

• Adquisición de perfiles en línea para extrusión, laminado y conversión
• Monitorización de espesor y peso de recubrimiento en películas, láminas y webs recubiertos
• Control de calidad continuo en la línea de producción

Especificaciones técnicas

• Rango de ancho de web: 600 mm – 10000 mm (24 – 394 in)
• Velocidad de escaneo: hasta 500 mm/seg (20 in/s)
• Tipos de sensores compatibles: IR, nuclear (gamma), rayos X, electrodo/peso de recubrimiento y otros sensores web
• Número máximo de sensores simultáneos: hasta 3 (portafolio Nordson)
• Construcción: diseño O-Frame con viga en caja
• Repetibilidad de medición: sistema de rodamiento del carro de cabeza para mediciones MD y CD precisas
