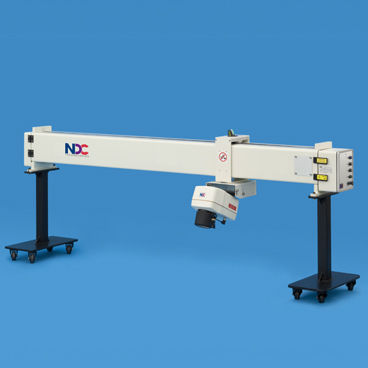

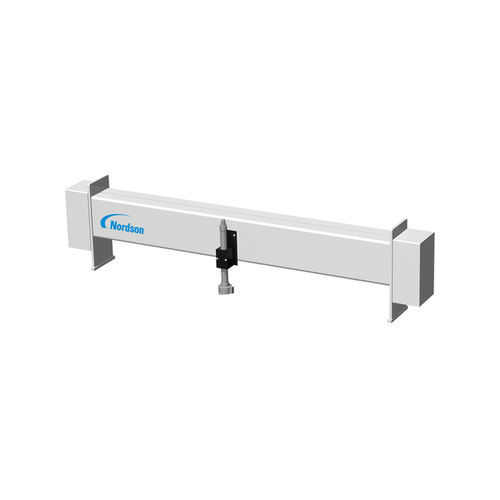

Escáner 1 eje MiniTrak S-Frame

de mediciónde filmde placas

Descripción general
El MiniTrak™ S-Frame es un marco de escaneo unilateral diseñado para integrarse con las familias de sensores inteligentes de Nordson para la medición en línea de materiales en banda. Admite tecnologías de sensores de retrodispersión y de reflexión y es adecuado para medidores que miden un solo lado de la banda, como infrarrojo cercano (NIR), rayos X, retrodispersión gamma y espesor óptico. El carro de la cabeza incorpora un sistema de cepillo de sellado para excluir partículas y la parte inferior del marco está cerrada para evitar que los contaminantes caigan sobre la banda. Soporta hasta dos sensores de retrodispersión de escaneo y está disponible para anchos de banda de 980 mm a 6230 mm.

Sensores compatibles

• Series 9 – Medidor de humedad y peso de revestimiento
• OptiMike – Medidor de espesor óptico
• GBS – Medidor de espesor gamma
• Sensores de infrarrojo cercano (NIR)
• Sensores de rayos X
• Sensores de retrodispersión gamma

Aplicaciones y compatibilidad

• Medición en línea por un lado para control de espesor, peso de revestimiento, humedad y densidad
• Integración con sistemas de medida Nordson y medidores de la familia Series 9
• Adecuado para películas, láminas, sustratos recubiertos y otros procesos continuos en banda

Características clave

• Marco de escaneo unilateral robusto con parte inferior cerrada
• Sistema de cepillo de sellado alrededor del carro de la cabeza para exclusión de partículas
• Soporta familias de sensores de retrodispersión y de reflexión
• Soporta hasta dos sensores de retrodispersión de escaneo
• Configuración para anchos de banda desde 980 mm hasta 6230 mm

Especificaciones técnicas

• Modelo: MiniTrak™ S-Frame
• Tipo: Marco de escaneo unilateral para medición de banda
• Compatibilidad de sensores: NIR, espesor óptico, rayos X, retrodispersión gamma; familia Series 9
• Número máximo de sensores de retrodispersión de escaneo: hasta 2
• Protección: cepillado de sellado alrededor del carro de la cabeza; parte inferior del marco cerrada
• Ancho de banda soportado: 980 mm – 6230 mm (38,6 in – 245 in)
