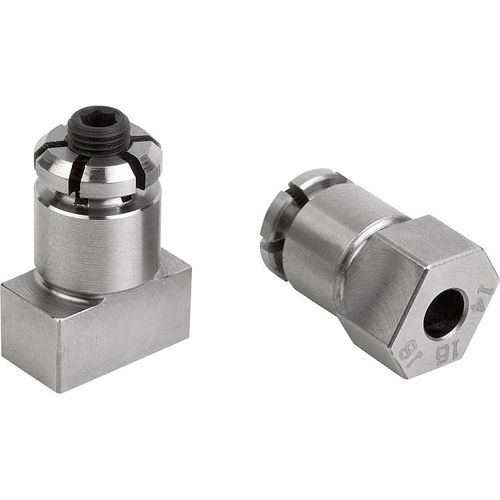

Cuña de alineación 03151

Bulones de posicionamiento extensibles Material: Acero para temple y revenido. Versión: Tratado en caliente y bruñido. El diámetro de centrado y las superficies de guiado están pulidos. Indicación: Con ayuda de los bulones de posicionamiento extensibles, se pueden posicionar placas de retícula, por ejemplo, sobre mesas de máquinas con ranuras en T (ver imagen). Las placas que se vayan a posicionar deben presentar dos perforaciones adecuadas para la espiga extensible. El tornillo de ajuste tiene un hexágono interior continuo y se puede manejar, por tanto, por los dos lados. Indicación sobre el dibujo: 1) Placa reticulada 2) Hierros de sujeción 3) Mesa de máquinas 4) Bulón de posicionamiento extensible
