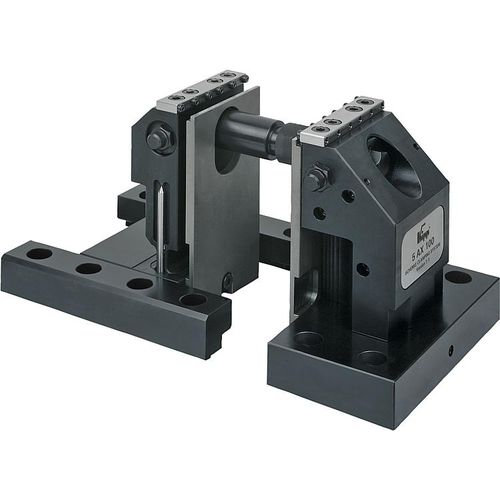

Mordaza para máquina herramienta 41000
5 ejesde aceropara mecanizado de 5 ejes

mordaza para máquina herramienta
mordaza para máquina herramienta
mordaza para máquina herramienta
mordaza para máquina herramienta
Añadir a mis favoritos
Añadir al comparador


Características

Aplicaciones
para máquina herramienta
Estructura
5 ejes
Otras características
de acero, para mecanizado de 5 ejes
Fuerza de sujeción máxima

42 kN

Apertura

Mín.: 22 mm
(1 in)

Máx.: 236 mm
(9 in)

Descripción

Dispositivo de sujeción de 5 ejes para placas de retícula Material: Placas de base y mordazas de acero de cementación. Apoyos de acero. Mordaza de sujeción de acero especial. Perno de sujeción de acero para herramientas. Versión: Placas de base y mordazas bruñidas. Apoyos endurecidos, acabado natural. Mordaza de sujeción con acabado natural. Perno de sujeción endurecido, acabado natural. Indicación: Dispositivo de sujeción de 5 ejes para el montaje sobre placas de retícula. El sistema de sujeción permite un mecanizado de 5 lados sin perturbaciones a tan solo 8 mm de profundidad. Con este sistema de sujeción, el ancho de sujeción puede ser de 22 a 236 mm y se puede ampliar como se desee gracias a los árboles de extensión 41065, disponibles de forma opcional. Con la instalación de un pasador de enganche inmediatamente debajo del apoyo de piezas de trabajo, se ejerce una fuerza de sujeción de hasta 42 kN sobre la pieza de trabajo, que no se pierde a través de la flexión. El uso de pernos de sujeción con corte anular de 4 mm garantiza una sujeción en unión continua sin troquelado. Para fijar el dispositivo de sujeción en las placas de retícula perforadas, se recomienda utilizar los tornillos de ajuste 07533. Cada set de sujeción incluye 1 árbol de extensión con L = 60 mm y L = 120 mm. * La altura de la sujeción se puede ampliar con los adaptadores de altura 41020 y los apoyos 41030. Accesorios: Set de tope 41070 Tornillos de ajuste 07533
