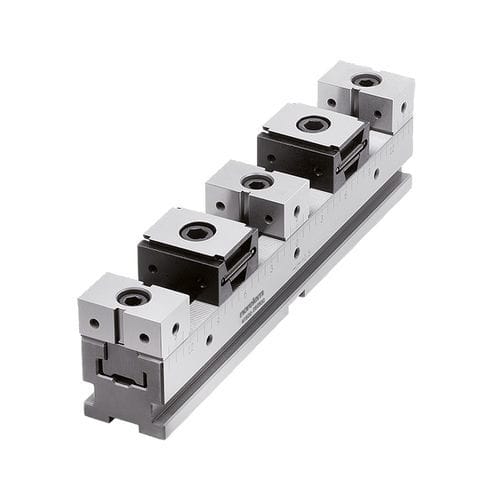

Sistema de apriete múltiple 41510 series

mecánicomanualde piezas para procesar

Material Regleta de sujeción y tope fijo de acero para herramientas. Mordaza de sujeción de acero de cementación 1. Rueda de sujeción lateral para set de unidades de sujeción. Las garras de sujeción pueden fijarse en cualquier posición. 2. Perforaciones de pasada para tornillos de cabeza cilíndrica según DIN. 3. Perforaciones de alojamiento de Ø25 mm para los sistemas de sujeción de punto cero corrientes con distancias de sistema de 200 mm. 4. Perforaciones de alojamiento de Ø16 mm para los sistemas de sujeción de punto cero con distancias de sistema de 96 mm. 5. Tres ranuras de orientación con 18H7 para la alineación longitudinal y transversal en mesas con ranura en T. 6. Agujeros de referencia Ø12F7 y Ø16F7 para sistemas de retícula con distancia entre agujeros de 40 y 50 mm. versiones distintas disponibles: - con mordaza de sujeción fija de doble cara ES / 41510. - con mordaza de sujeción fija de doble cara DS / 41510-10. - con mordaza de sujeción fija de una cara ES / 41510-20. Aplicación Pueden montarse de forma sucesiva o yuxtapuestos varios sistemas de sujeción múltiple de longitud distinta. Mediante el engranaje de precisión es posible posicionar de manera muy precisa las mordazas de sujeción. Con la graduación lateral de las regletas de sujeción se puede registrar cualquier posición de las mordazas de sujeción y ajustar de forma idéntica en caso de repetición. En las perforaciones roscadas pueden montarse topes. Al accionar el tornillo tensor en las mordazas de sujeción, los dos segmentos de sujeción se mueven y empujan la pieza de trabajo contra la mordaza fija del dispositivo de mecanizado.
