Sistema de sujeción y de montaje 42780-12

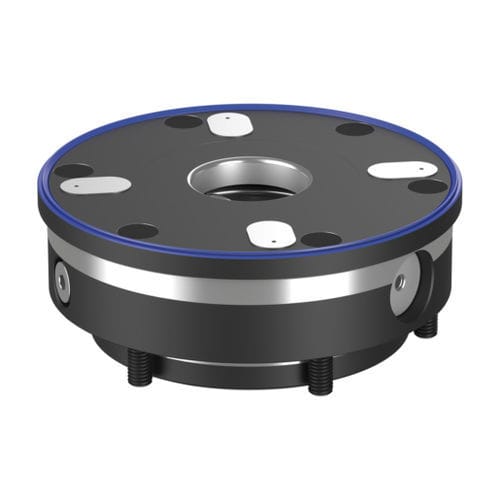

Módulo de sujeción UNILOCK ESA 138 Los módulos de sujeción UNILOCK pueden montarse en cualquier posición, con o sin saliente sobre mesas de máquinas o como parte de útiles (placas, cubos, torres, etc.). El módulo de sujeción UNILOCK ESA 138 es especialmente adecuado para útiles de sujeción automatizados. La función de retroalimentación integrada junto con las cuatro caras de apoyo desplazadas con control de sistema de aire puede garantizar la fiabilidad del proceso con útiles de sujeción automatizados. De este modo, la posición "abierto/cerrado" de la corredera de sujeción y el control de apoyo de la paleta de sujeción se pueden supervisar en el módulo de sujeción. El limpiador de suciedad evita que se deposite suciedad en la superficie del módulo de sujeción. El control neumático de los módulos de sujeción se puede realizar de forma independiente o conjunta, por lo que se puede fabricar un sistema de sujeción de punto cero individual. El diseño modular permite ajustar de forma ideal el número y la distancia entre los módulos de sujeción para adaptarlos a la tarea de sujeción. Los tiempos de preparación se reducen considerablemente y, por tanto, se amplían los tiempos de funcionamiento de las máquinas. Las elevadas fuerzas de sujeción se generan mediante el paquete de muelles integrado (la unidad se sujeta sin presión de aire constante). La sujeción se libera neumáticamente. Incluso en caso de caída de presión o fluctuaciones en el suministro de aire comprimido, se mantiene toda la fuerza de tracción. Todos los módulos de sujeción incluyen de serie una función turbo. Un breve impulso de aire en el puerto de aire "Turbo" aumenta significativamente la fuerza de tracción normal, alcanzada por los muelles. De este modo, los módulos de sujeción también pueden utilizarse para el mecanizado de grandes cargas.
