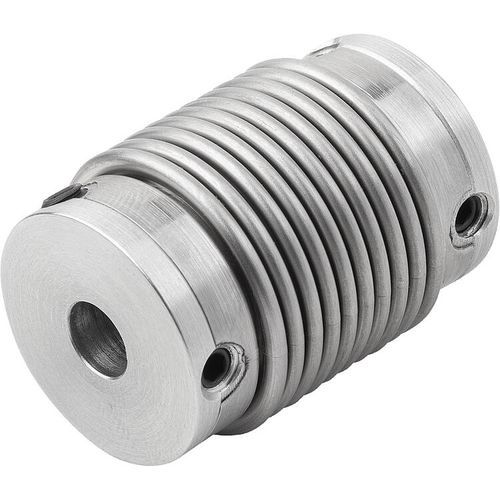

Acoplamiento flexible 23003 series

de fuelle metálicoen miniaturade acero inoxidable

Acoplamientos con fuelle metálico en miniatura con tornillo prisionero MATERIAL Cubo de aluminio. Fuelle de acero inoxidable. VERSIÓN Acabado natural. INDICACIÓN Acoplamientos con fuelle metálico miniaturizados, sin juego y con gran rigidez torsional. El fuelle metálico compensa el desplazamiento axial, radial y en ángulo del árbol con unas reducidas fuerzas de retorno. Con tornillo prisionero para la fijación del árbol. Se utilizan preferentemente cuando se requiere una posición y transmisión del movimiento precisas, como p. ej. en sistemas de alto dinamismo de posicionamiento, servos, encoders, velocímetros o potenciómetros. RANGO DE TEMPERATURA De -30 °C a +120 °C. MONTAJE Los acoplamientos con fuelle metálico tienen un ajuste H7. La tolerancia de ajuste recomendada es de 0,02 mm - 0,05 mm. Esta tolerancia de ajuste y aceitar los pivotes del árbol facilitan el montaje y el desmontaje. Durante el montaje y el desmontaje, el fuelle metálico solo se puede moldear el triple, como máx., de los valores de extensión admisibles indicados en el catálogo. Evite emplear la fuerza, de cualquier modo que sea.
