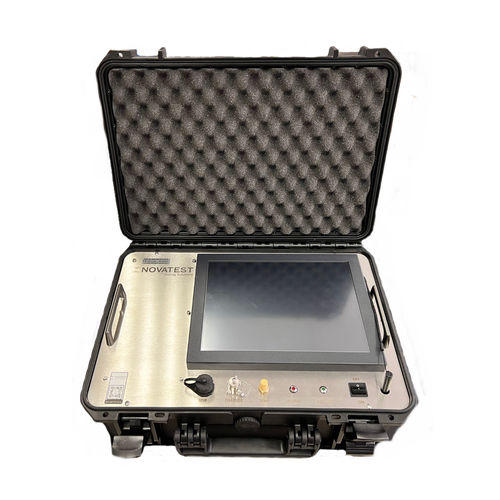

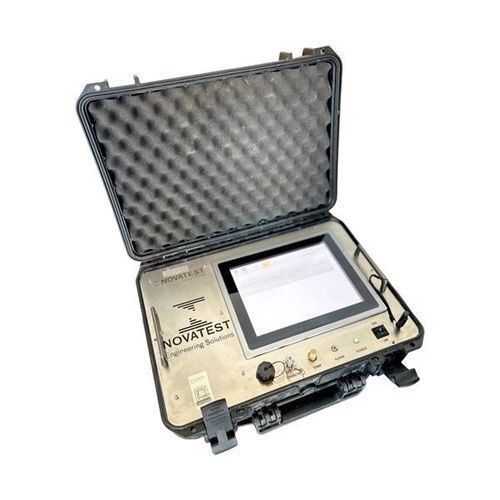

Registrador de datos de vibración NOVALog 3.0

de humedadde presiónde desplazamiento

Resumen
Registrador de datos multiparámetro NOVALog 3.0 para ensayos in situ, pruebas de carga y monitorización, hasta 24 canales.

Descripción del producto
NOVALog 3.0 es una unidad de adquisición de datos compacta, configurable por el usuario, diseñada para uso en campo y laboratorio. La plataforma hardware se ha actualizado para reducir el peso y aumentar la configurabilidad, manteniendo la compatibilidad con sensores analógicos habituales. El equipo está preparado para condiciones de obra.

Sensores compatibles

• Sensores de hilo vibrante
• Celdas de carga
• Transductores de desplazamiento
• Inclinómetros
• Sensores ambientales (temperatura, humedad, presión)
• Sondas de nivel freático

Rendimiento y canales
El sistema integra un convertidor A/D de 24 bits de alto rendimiento con muestreo síncrono hasta 200 Hz. La capacidad de entrada es de 24 canales mediante tres módulos ADC de 8 canales, permitiendo adquisición síncrona para ensayos dinámicos y estáticos.

Movilidad y batería

• Batería interna recargable de litio que sustituye al paquete de plomo-ácido
• Reducción de peso significativa para facilitar el transporte
• Autonomía operativa prolongada >8 h (dependiendo de la configuración)
• Gestión inteligente del estado de la batería y alimentación estable en obra

Alimentación y supresión de ruido
La unidad incluye un filtro DC integrado para suprimir perturbaciones procedentes de líneas de 220 V, reduciendo el ruido eléctrico y protegiendo la integridad de la señal en entornos con suministro inestable.

Mantenimiento y modularidad

• Componentes reemplazables por el usuario y mantenimiento simplificado in situ
• Fusible de cartucho 5×20 mm, reemplazable por el usuario
• Placa modular con conectores circulares de 4 pines para sensores y dip-switch para configuración de canales
• Monitor opcional más robusto para entornos con vibraciones intensas
• Mejoras mecánicas para mayor durabilidad

Interfaz y gestión de datos
Pantalla táctil 12” que permite configuración local, visualización de gráficos en tiempo real y gestión de datos sin necesidad de PC. Configuraciones estándar precargadas; los datos se almacenan en memoria interna y pueden exportarse por USB.

Nuevas funcionalidades

• Control de adquisición manual
• Programación de pasos de adquisición, incluidos modos asincrónicos
• Inserción de notas durante las pruebas vinculadas a puntos de medida
• Posibilidad de reabrir sesiones de datos directamente en la unidad
• Fórmulas calculadas en tiempo real
• Registro y visualización en tiempo real en PC externo opcional (UART/serie)

Aplicaciones

• Pruebas de carga en losas, vigas, pilotes, anclajes, losas y puentes
• Pruebas con gato plano (flat jack)
• Ensayos de bombeo e investigaciones hidrogeológicas
• Mediciones multiparámetro en obras y laboratorios
• Monitorización ambiental y geotécnica

Características clave

• Compatible con la mayoría de sensores analógicos del mercado
• 24 canales de entrada con muestreo síncrono hasta 200 Hz
• Unidad ligera con batería interna recargable de litio
• Interfaz táctil fácil de usar
• Mediciones mostradas en unidades de ingeniería
• Almacenamiento automático de datos y exportación por USB
• Filtrado de ruido eléctrico para una alimentación estable
• Componentes reforzados y mantenimiento simplificado

Accesorios
Estándar

• Cargador de batería
• Lápiz para pantalla táctil

Opcionales

• Batería ampliada
• Módulos de expansión (12 o 18 canales adicionales)
• Funcionalidad UART para intercambio serial en tiempo real con PC

Especificaciones técnicas

• Tipos de entrada de sensor: 0–5 V, 0–10 V, 0–20 mA, 4–20 mA (opcional: hilo vibrante, mV/V, ohm)
• Número de entradas: 24 canales (3 módulos ADC × 8 canales)
• Sensor de temperatura ambiente: integrado
• Convertidor A/D: 24 bits de alto rendimiento con lecturas síncronas
• Tasa de muestreo: hasta 200 Hz (síncrono en todos los canales)
• Alimentación: batería interna de litio; alimentación externa 220 V con filtro DC integrado
• Pantalla: 12” táctil resistiva, IP65
• Precisión total: ±0,01 % FS
• Memoria interna: capacidad >100.000 puntos de datos (ampliable bajo solicitud)
• Autonomía operativa: prolongada, >8 h
• Carcasa: maletín de polipropileno IP67
• Dimensiones: 460 × 360 × 180 mm
• Temperatura de funcionamiento: –20 °C … +80 °C
• Conectores de entrada: conectores circulares de 4 pines, configurables mediante dip-switch (protección IP67)
• Fusible de protección: 5×20 mm, reemplazable por el usuario
• Peso total: ≈ 5,5 kg (con batería de litio)
• Ejemplo peso batería: anterior plomo-ácido ~5,7 kg vs litio ~1,3 kg
