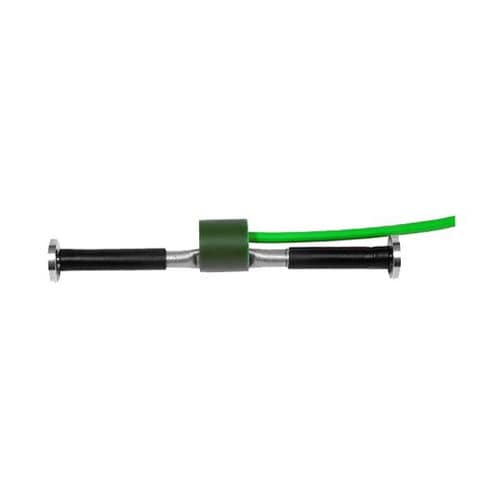

Galga extensiométrica de hilo vibrante

embarcadade alta precisiónpara hormigón

Descripción del producto
Galgas de deformación para medir tensiones y deformaciones. Las galgas de cuerda vibrante se utilizan para medir el esfuerzo en estructuras portantes o para monitorizar las tensiones en el recubrimiento de túneles durante las fases de excavación. Este control es necesario para la verificación de tensiones y deformaciones de estructuras de contención temporales y permanentes.

Función y construcción
Las galgas de cuerda vibrante constan de un tubo de acero inoxidable en cuyo interior una cuerda delgada, fijada en sus dos extremos, es excitada por una bobina para hacerla vibrar. Un termistor interno detecta la temperatura. La galga puede trabajar tanto a tracción como a compresión, es estanca y puede montarse externamente en estructuras solicitadas o incrustarse en vertidos de hormigón para mediciones de esfuerzos. Los datos pueden leerse mediante una unidad de control portátil o mediante un sistema automático de adquisición de datos para monitorización continua.

Accesorios

• Par de bloques para barras de soldadura
• Plantilla de montaje para bloques
• Cable eléctrico cortado a medida

Descargas disponibles

• Ficha técnica ES

Características / especificaciones técnicas

• Material: acero inoxidable
• Dimensiones: diámetro 25 mm, longitud 150 mm
• Tipo de sensor: cuerda vibrante
• Rango de medida: +/- 1.500 µε
• Sensibilidad: 1 µε
• Repetibilidad: +/- 0,2% F.S.
• Precisión total: <1% F.S.
• Termistor interno: rango de medida -20 … +80 °C
• Protección: IP68
