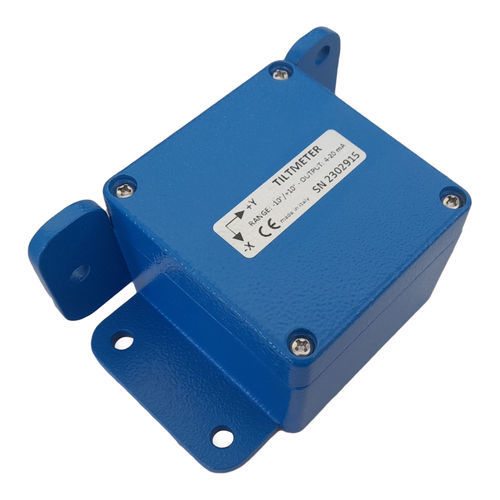

Inclinómetro 2 ejes NOVA TB15

0-5 V4-20 mAMEMS

Visión general
Inclinómetro mural biaxial para monitorizar las variaciones de inclinación de estructuras, muros, muros de contención, macizos rocosos y para evaluar el comportamiento rotacional de puentes y vigas bajo carga. Equipado con un sensor MEMS biaxial, el NOVA TB15 detecta las variaciones angulares y proporciona indicaciones sobre los movimientos de rotación de las estructuras.

Ventajas

• Particularmente apto para monitorización a largo plazo y ensayos de carga;
• Precisión de medida y diseño resistente;
• Índice de protección IP67;
• Instalación vertical y horizontal;
• Fácil montaje.

Compatibilidad
Compatible con el “NB-IoT 5G DATA ACQUISITION SYSTEM” y con la unidad de adquisición de datos “NOVALog”.

Aplicaciones

• Monitorización de estructuras de hormigón;
• Pruebas de carga en puentes y viaductos;
• Edificios históricos;
• Muros de contención;
• Monitorización de estructuras metálicas;
• Pantanos y presas de hormigón;
• Tornillos y torres eólicas;
• Monitorización de hundimientos del terreno;
• Monitorización de deslizamientos de tierra.

Características técnicas
0-5 Volt | 4-20 mA
Sensor: MEMS digital 3D | MEMS digital 3D
Rango: de ±5° a ±90° | de ±5° a ±90°
Alimentación: 8–16 Vdc | 8-16 Vdc
Resolución: ≤ 0.001% F.S (≤ 0.001°) | ≤ 0.001% F.S (≤ 0.001°)
Precisión: ≤ 0.02% F.S. | ≤ 0.02% F.S.
Repetibilidad: ≤ 0.01% F.S. (±0.01°) | ≤ 0.01% F.S. (±0.01°)
Señal de salida: 0-5 Volt | 4-20 mA
Estabilidad en temperatura: ≤ 0.01°/°C | ≤ 0.01°/°C
Estabilidad a largo plazo: < 0.01° | < 0.01°
Clase de protección: IP67 | IP67
Temperatura de funcionamiento: -40 ~ +80 °C | -40 ~ +80 °C
Dimensiones: 80x75x57 mm | 80x75x57 mm
Material de la carcasa: Aluminio inyectado | Aluminio inyectado

ACCESORIOS

• Estándar: Inclinómetro mural MEMS biaxial;
• Opcional: Prensaestopas con cable eléctrico cortado a medida;
• Opcional: Conector M12 de 4 pines.

Especificaciones técnicas

• Sensor: MEMS digital 3D
• Opciones de salida: 0-5 Volt o 4-20 mA
• Rango: de ±5° a ±90°
• Alimentación: 8–16 Vdc
• Resolución: ≤ 0.001% F.S (≤ 0.001°)
• Precisión: ≤ 0.02% F.S.
• Repetibilidad: ≤ 0.01% F.S. (±0.01°)
• Estabilidad en temperatura: ≤ 0.01°/°C
• Estabilidad a largo plazo: < 0.01°
• Clase de protección: IP67
• Temperatura de funcionamiento: -40 ~ +80 °C
• Dimensiones: 80 x 75 x 57 mm
• Material de la carcasa: Aluminio inyectado
