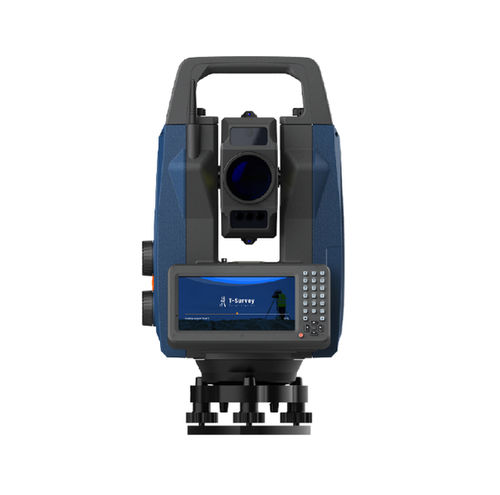

Estación total sin prisma HTS-820

con prismacontrolada por PCmotorizada

Resumen
El HTS-820 de Hi-Target es una estación total robotizada diseñada para trabajos monooperador en terrenos exigentes y obras complejas. Su sistema de seguimiento híbrido integra múltiples fuentes de datos para mantener el bloqueo del prisma frente a obstáculos y reacoplar automáticamente el objetivo. El estacado inteligente basado en imagen elimina el centrado manual y la medición de la altura del instrumento, proporcionando estacado automático con precisión de hasta 1 mm. Disponible en opción de alquiler.

Características principales del sistema
El motor de giro alcanza una velocidad máxima de 180°/s con tiempo de cambio de dirección < 3,5 s y precisión angular de posicionamiento ≤2″. Smart Prism Search dispone de dos modos: 360° Super Search (láser planar) para 20–300 m y AI Search (cámara + IA) hasta 20 m. El Pole Control opcional (UHF+IMU o UHF+GNSS+IMU) permite control remoto completo más allá de 600 m con compensación automática de inclinación y puesta en estación sin puntos de apoyo mediante GNSS.

Electrónica y software
Equipado con procesador Qualcomm octa-core 1,8 GHz, 3 GB RAM y 32 GB ROM. Pantalla táctil de 5,5″ (720×1440 px, ≥500 cd/m²), cámara 2 MP, conectividad LTE/WiFi/Bluetooth y sistema Android. Carcasa con protección IP65. Software embarcado: T-Survey; controlador externo: Hi-Survey.

Aplicaciones principales

• Topografía monooperador
• Implantación y trazado (staking out)
• Relevamiento de infraestructuras: puentes, presas, túneles
• Control de máquina y verificación as-built

Características técnicas

• Modelo: HTS-820
• Marca: Hi-Target
• Medida angular — Principio: encoder absoluto rotativo
• Medida angular — Precisión: 2″
• Compensador: doble eje, rango ≥6′, precisión ≤1″
• Alcance con prisma: 1,5 m – 3.500 m
• Alcance con lámina reflectante: 1,5 m – 500 m
• Precisión distancia (prisma): 2 mm + 2 ppm
• Precisión distancia (lámina): 3 mm + 2 ppm
• Velocidad rotación máxima: ≥180°/s
• Tiempo de cambio de dirección: ≤3,5 s
• Precisión posicionamiento angular: ≤2″
• Aumento del telescopio: 30×
• Campo de visión: 1°30′
• Enfoque mínimo: 1,5 m
• Alcance luz guía: 5–150 m
• Pantalla: 5.5″ táctil, 720×1440 px, ≥500 cd/m²
• Procesador: Qualcomm octa-core 1,8 GHz
• RAM / ROM: 3 GB / 32 GB
• Sistema operativo: Android
• Cámara: 2 MP
• Conectividad: LTE, WiFi 2,4 GHz dual-band, Bluetooth BT2.1+EDR/3.0/4.2 LE
• Interfaz: Type-C, ranura tarjeta TF
• Batería: 70,56 Wh — autonomía ≥4,5 h
• Dimensiones: 226×227×423 mm
• Peso: 8.000 g
• Temperatura de funcionamiento: −30°C a +50°C
• Temperatura de almacenamiento: −40°C a +70°C
• Grado de protección: IP65
• Modos de búsqueda de prisma: 360° Super Search (20–300 m, láser planar); AI Search (hasta 20 m)
• Pole Control (opcional): control remoto más allá de 600 m con módulos UHF+IMU o UHF+GNSS+IMU; puesta en estación sin puntos de referencia vía GNSS
• Estacionamiento inteligente por imagen: centrado y altura calculados automáticamente con precisión milimétrica

Communication Box (opcional)

• Dimensiones: 102×95×128 mm
• Peso: 406 g
• Procesador: dual-core 1,2 GHz
• RAM / ROM: 128 MB / 8 GB
• Radio UHF: 900–920 MHz, 26 dB
• Autonomía: ≥10 h
• Consumo: ≤35,28 Wh
• Precisión RTK (H/V): 8 mm + 1 ppm / 15 mm + 1 ppm RMS
• Inclinación RTK: ±3 cm (≤30°)
• Precisión inclinación óptica: 3 mm + 0,6 mm/° (2σ, 0°–60°)
