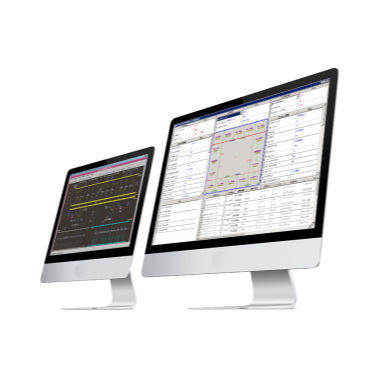

Software de gestión PCS-9700

de visualizaciónde base de datosde mando

Visión general
PCS-9700 es una solución de automatización para subestaciones, plantas de generación y sistemas eléctricos industriales. Integra protección, control, Ethernet, TI y comunicaciones según normas internacionales. El sistema es totalmente compatible con IEC 61850 y utiliza una arquitectura distribuida en capas, orientada a bahías y a objetos para asegurar fiabilidad, escalabilidad y facilidad de mantenimiento.

Aplicaciones

• Subestaciones de transmisión y distribución desde nivel de distribución hasta muy alta tensión
• Generación eléctrica, empresas de servicios públicos y sistemas eléctricos industriales
• Subestaciones de nueva construcción y proyectos de modernización
• Seccionadores y celdas con aislamiento por gas o por aire
• Sistemas de metro, tranvías y redes ferroviarias electrificadas

Funciones

• Adquisición y procesamiento de datos en tiempo real
  El sistema adquiere y procesa medidas y estados en tiempo real de las unidades a nivel de bahía.
• Operaciones de control, verificación de sincronismo y enclavamientos
  Ejecuta secuencias sobre interruptores, seccionadores motorizados, cambiadores de tomas de transformador y grupos de equipos de potencia reactiva. Las unidades de control de bahía realizan las operaciones de control, la verificación de sincronismo y los enclavamientos eléctricos. La lógica de enclavamiento puede editarse, compilarse y descargarse.
• Comunicación con el centro de control
  La comunicación con el centro de control es independiente de la HMI local. Los comandos de control pueden transmitirse directamente desde el centro. Soporta protocolos estándar IEC y otros protocolos como DNP3.0 y la serie IEC 60870 mediante convertidores.
• Sincronización horaria
  Recibe la señal de tiempo GPS para sincronización de relojes; la hora absoluta se distribuye por la red. Soporta entrada de pulsos por segundo/minuto vía RS-485 o contacto sin potencial e IRIG-B (AC o DC).
• Interfaces con IEDs de terceros
  Se proporcionan convertidores de protocolo compatibles con IEC 61850 para integrar IEDs de terceros, convirtiendo protocolos no IEC a IEC 61850 para permitir la automatización completa.
• Gestión de protecciones e información de fallos
  Recopila información de protecciones y fallos, ofrece visualización local, análisis y tratamiento, e incluye herramientas de análisis de fallos y generación de informes hacia centros de despacho para soporte rápido a la toma de decisiones.
• Funciones PLC (IEC 61131)
  Funciones de control programable basadas en IEC 61131 para lógica secuencial a nivel de dispositivo, control de grupo y control a nivel de estación.
• Software SAS / HMI
  Proporciona software HMI para la configuración y mantenimiento de la base de datos; regulación automática de potencia reactiva y tensión; procesamiento configurable de alarmas; registro de secuencia de eventos y revisión post-fallo; gráficos e informes; cálculos en línea; gestión de operaciones; diagnósticos y soporte de recuperación.

Características técnicas

• Modelo: PCS-9700 (Renewable Energy SCADA)
• Compatibilidad normativa: IEC 61850, IEC 60870-5-103
• Protocolos soportados: protocolos IEC, DNP3.0, 1801 y otros vía convertidores
• Arquitectura: distribuida en capas, orientada a bahías y orientada a objetos
• Bus de estación: Ethernet 100 Mbps
• Bus a nivel de bahía: Ethernet 100 Mbps dual (redundante)
• Bus de proceso: Ethernet Gigabit redundante o 100 Mbps sobre fibra óptica
• Sincronización horaria: soporte señal GPS; IRIG-B (AC/DC); entrada de impulsos RS-485 o contacto sin potencial
• PLC: compatible IEC 61131
• HMI / SAS: soporte Windows y UNIX; BD: SQL Server (Windows) o ORACLE (UNIX)
• Hardware unidad de control de bahía: CPU 32 bits + DSP; OS multitarea tiempo real
• Convertidor de protocolo: RCS-9794A/B para conversión e integración
• Aplicaciones típicas: distribución hasta muy alta tensión, plantas de generación, empresas eléctricas, sistemas eléctricos industriales, celdas GIS/AIS, sistemas ferroviarios urbanos y trenes electrificados
