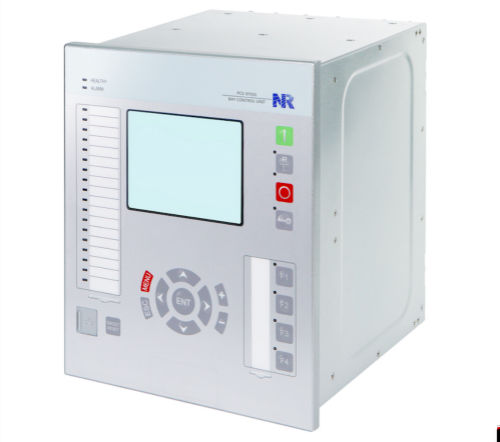

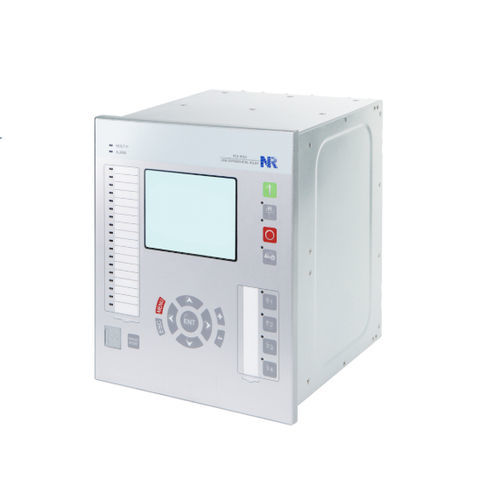

Unidad de control PCS-9705S

Descripción del producto
La unidad PCS-9705S Bay Control Unit (BCU) es un equipo polivalente de control, protección y automatización para subestaciones, centrales eléctricas y aplicaciones industriales. Su diseño de hardware modular permite adaptaciones según los requisitos del cliente. Aplicable a subestaciones convencionales y digitales, el PCS-9705S soporta IEC 61850 ediciones 1 y 2 y ofrece interfaces de red MMS/GOOSE/SV. La capa de proceso soporta modos peer-to-peer y modos de red (simple y dual). La capa de estación intercambia mensajes MMS y GOOSE para interbloqueos y señalización de estados.

Funciones de protección

• Protección de sobrecorriente de fase en seis etapas (50/51P)
• Protección de sobrecorriente a tierra en seis etapas (50/51G)
• Protección por sobrecorriente de secuencia negativa en dos etapas (50/51Q)
• Protección por subcorriente (37)
• Protección por sobretensión de fase en dos etapas (59P)
• Protección por sobretensión de secuencia positiva (59Pos)
• Protección por sobretensión de secuencia negativa en dos etapas (59Q)
• Protección por sobretensión residual en dos etapas (59G)
• Protección por subtensión de fase en dos etapas (27P)
• Protección por sobrefrecuencia en seis etapas (81O)
• Protección por subfrecuencia en seis etapas (81U)
• Protección por variación de frecuencia en seis etapas (81R)
• Protección de potencia inversa en dos etapas (32R)
• Protección por fallo del interruptor (50BF)
• Transfer trip (TT)
• Reconexión automática (79)

Funciones de control

• Control de equipos de conmutación
• Sintesis de estado de doble punto
• Cambio de modo remoto/local
• Lógica de interbloqueo para control
• Control directo
• Comprobación de sincronismo de cierre con selección de tensión
• Contador de operaciones del equipo
• Indicador y control de posición de tomas (tap)
• Regulación automática de tensión (90V)
• Regulación paralela de tensión (PVR)

Medición y contabilización

• Tensión (U), Corriente (I), Potencia activa (P), Potencia reactiva (Q), Factor de potencia (Cos)
• Secuencias positiva, negativa y cero
• Armónicos hasta el 15.º orden
• Medición de energía (activa y reactiva, importación/exportación)
• Supervisión de calidad de potencia (THD, desviación y desequilibrio)
• Entradas analógicas DC (0~±20mA o 0~±10V)
• Salidas analógicas DC (4~20mA, 0~10V, 0~5V o 0~20mA)

Supervisión

• Supervisión de fallo de circuito CT (CTS)
• Supervisión de fallo de circuito VT (VTS)
• Funciones de autodiagnóstico
• Memoria de fallos hasta 10.000 puntos muestreados a 4,8 o 9,6 kHz
• Grabador de eventos: 1024 cambios de estado, 1024 eventos de supervisión, 256 registros de control y 1024 registros de equipo
• Grabador de perturbaciones: 32 registros con formas de onda (compatible COMTRADE)
• Soporte de diagrama unifilar en pantalla

Comunicación

• Protocolos: Modbus, DNP3, IEC 60870-5-103, IEC 61850 ed.1 & ed.2, PRP (IEC 62439), HSR (IEC 62439), RSTP (IEEE 802.1w)
• Soporte para subestación digital (MMS/GOOSE/9-2LE SV)
• Interfaces de comunicación ampliables
• Servidor MMS IEC 61850 y soporte GOOSE IEC 61850-8-1
• Hasta cuatro puertos Ethernet cobre 10Base-T/100Base-TX
• Hasta cuatro puertos Ethernet ópticos 100Base-FX
• Dos puertos serie RS-485 (comunicación/impresora)
• Un puerto serie RS-485/TTL y un conector BNC para sincronización de reloj
• Puertos RJ45 de depuración delantero y trasero

Especificaciones técnicas

• Modelo: PCS-9705S
• Tipo: Bay Control Unit (BCU) para protección, control y automatización
• Aplicaciones: subestaciones, centrales eléctricas y entornos industriales
• Diseño hardware modular para configuraciones a medida
• Soporte IEC 61850 (ediciones 1 & 2) para modelado de señales e integración de subestación digital
• Interfaces de red: MMS, GOOSE, SV; modos peer-to-peer y redes simple/dual
• Conjunto completo de funciones de protección, control y medida (ver listas)
• Mediciones: secuencias, armónicos hasta 15.º orden, contabilización de energía import/export
• E/S analógicas: entradas DC 0~±20mA o 0~±10V; salidas DC 4~20mA, 0~10V, 0~5V o 0~20mA
• Supervisión: monitorización CT/VT y autodiagnóstico
• Registro de eventos y perturbaciones (logs compatibles COMTRADE)
• Memoria de fallos: hasta 10.000 puntos muestreados
• Compatibilidad con múltiples protocolos industriales y arquitecturas de subestación digital
