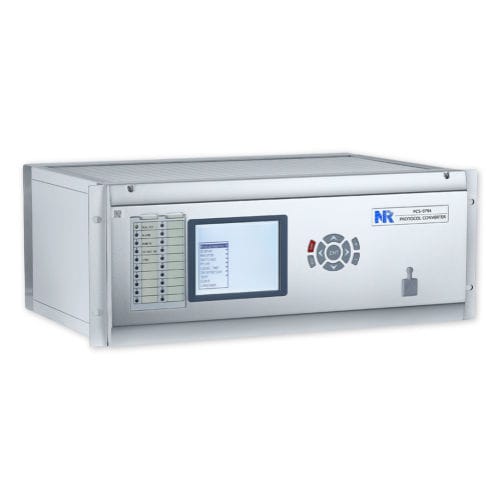

Pasarela de telemetría PCS-9794

industrialde comunicaciónen serie

Visión general
El PCS-9794 es un convertidor de protocolos para sistemas de automatización de subestaciones (SAS). Actúa como gestor de comunicaciones que mapea y traduce señales entre las unidades de SCADA/gestión de protección a nivel estación y los IED a nivel bay. Soporta protocolos como IEC 61850, IEC 60870-5-103 y Modbus, y ofrece interfaces serie y Ethernet para integración flexible.

Funciones

• Conversión de protocolos — Permite la conversión de señales e intercambio de datos entre redes a nivel estación y bay para cubrir diferentes requisitos de proyecto.
• Adquisición de datos de IED — Recoge SOE, señales de operación y medidas de relés, contadores y otros IED a través de puertos serie y Ethernet.
• Comunicación con SCADA/RTU — Se comunica con SCADA local y sistemas de gestión de protección; puede reenviar datos a centros de despacho o control distribuido mediante RTU; las tablas de mapeo son configurables de forma independiente.
• Supervisión de comunicaciones — Supervisa el estado de la comunicación con mapeo y reportes configurables.
• Síntesis de señales — Soporta operaciones lógicas y aritméticas configurables (AND, OR, NOT, XOR, +, -, ×, ÷) para señales sintetizadas enviadas a centros de control remotos.
• Salidas binarias locales — Módulo E/S opcional que proporciona salidas locales configurables vía software auxiliar.
• LED HMI configurable — Los LEDs frontales indican estados binarios (alarma, comunicación, posición de interruptor); colores seleccionables (verde, rojo, amarillo) para indicadores configurables.
• Control de acceso — Operaciones críticas (control remoto, cambios de ajuste) requieren autoridad de usuario; contraseñas configurables vía LCD local.
• Registro y consulta de comandos — Registra comandos y operaciones (ejecución de control, ajustes, restablecimientos) con registros consultables y filtrables.
• Historial de eventos — Registra automáticamente eventos de servicio, cambios de estado, alarmas de IED y fallos de comunicación.
• Redundancia de dos equipos — Soporta estrategias de redundancia con dos equipos eléctricamente independientes (alimentación, comunicaciones y programas separados) e intercambio entre equipos vía conexiones eléctricas/red.
• IP consistente para red dual — En modo de red dual descendente (maestro/esclavo) ambos equipos usan la misma IP de red de la subestación para comunicarse con los IED.
• Sincronización temporal — Soporta PPS, PPM, IRIG-B, mensajes de tiempo y SNTP para unificar relojes internos de los IED conectados.
• Mantenimiento y monitorización en línea — Monitorización a través de red del estado del equipo, visualización de mensajes de puertos, configuración en campo, vista de base de datos, medida virtual, transferencia de archivos y reinicio remoto para facilitar actualizaciones.
• Autodiagnóstico — Supervisión continua de hardware y software; ante una anomalía el dispositivo bloquea operaciones y emite alarma; en modo redundante un equipo de respaldo puede asumir funciones.

Especificaciones técnicas

• Modelo: PCS-9794
• Protocolos soportados: IEC 61850, IEC 60870-5-103, Modbus
• Interfaces de comunicación: puertos serie y puertos Ethernet
• Módulo E/S opcional para salidas binarias locales configurables
• Indicadores LED configurables en tres colores (verde, rojo, amarillo)
• Gestión de usuarios y contraseñas configurable vía LCD local
• Registro de comandos y eventos con funciones de consulta y filtrado
• Redundancia: estrategias de dos equipos con alimentación, comunicaciones y firmware independientes; intercambio eléctrico y por red entre equipos
• Soporte de IP consistente para modo maestro/esclavo en red dual descendente
• Sincronización de tiempo: PPS, PPM, IRIG-B, mensaje de tiempo, SNTP
• Síntesis de señales: operaciones lógicas (AND, OR, NOT, XOR) y aritméticas (+, -, ×, ÷)
• Mantenimiento/monitorización en línea: estado de funcionamiento, visualización de mensajes de puertos, configuración en campo, vista de base de datos, medida virtual, transferencia de archivos, reinicio remoto
• Autodiagnóstico con bloqueo automático y conmutación a respaldo en modo redundante
• Tablas de mapeo/transmisión para SCADA/RTU configurables
