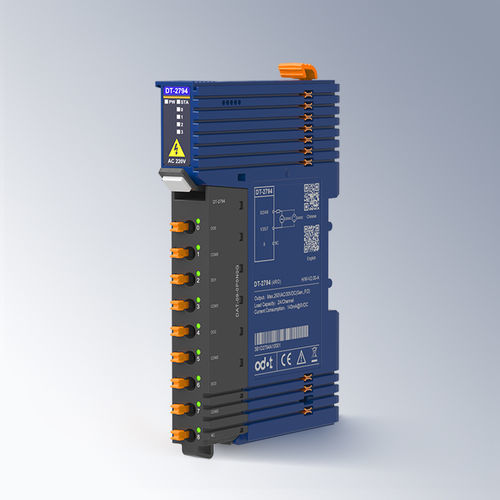

Módulo de salida 4 salidas de relé DT-2794

4 canalesen riel DINno especificado

Módulo de salida de relé de 4 canales 2A@250VAC/30VDC (carga resistiva), 1A@250VAC/30VDC (carga inductiva) Características del módulo - 4 canales de salida de relé normalmente activados - 4 indicadores LED de canales - Baja resistencia en estado de encendido (≤100mΩ) - Con aislamiento entre canales - Cargas resistivas e inductivas conectables - Bus de fondo de cesta redundante de alta velocidad con bloques de terminales enchufables Parámetros técnicos Parámetros generales - Consumo de energía: 143mA@5VDC - Alimentación de campo: 19.2~28.8VDC (Nominal: 24VDC) - Diámetro de cableado: Min.0.2mm² (AWG24) Max.1.5mm² (AWG16) - Terminal enchufable: Soporte - Bus de fondo de cesta: Redundancia de bus doble - Instalación: Riel DIN de 35mm - Dimensiones: 119*14*80mm - Certificación del producto: Certificación CE Parámetro de salida - Número de canales: 4 canales de salida - Indicador: 4 indicadores de canales - Tipo de salida: Salida de relé - Capacidad de carga: Carga resistiva: 2A Carga inductiva: 1A Carga de iluminación: 30W DC / 200W AC - Voltaje de salida: Max.250VAC/30VDC - Retardo de salida: OFF a ON: Max. 10ms ON a OFF: Max. 10ms - Frecuencia de conmutación: Carga resistiva: Max.1Hz Carga inductiva: Max.0.5Hz Carga de iluminación: Max.0.5Hz - Manejo de fallas del módulo: Se puede configurar el valor de falla de salida o mantener el último valor de salida Parámetros ambientales - Temperatura de operación en instalación horizontal: -35℃~60℃ - Temperatura de operación en instalación vertical: -35℃~50℃ - Temperatura de almacenamiento: -40℃~85℃ - Humedad ambiental: 5%~95%RH (sin condensación) - Altitud de instalación: <2000m - Grado de contaminación: Ⅱ - Grado de protección: IP20 - Propiedades mecánicas: Cumple con IEC60068-2-6, IEC6008-2-27 - Resistencia de aislamiento: Cumple con IEC61131-2 - Rendimiento EMC: Cumple con IEC61131-2, IEC61000-4 (ESD: Descarga por contacto ±8kV, Descarga por aire ±15kV, Nivel de rendimiento B) SURGE: Modo común ±3kV, Nivel de rendimiento B EFT: ±2kV, Nivel de rendimiento A - Nombre del producto: Módulo de salida de relé DT-2794 4 canales - Marca: ODOT Automation - Canales: 4 - Tipo de salida: Relé - Capacidad de carga: 2A (resistiva), 1A (inductiva), 30W DC/200W AC (iluminación) - Voltaje de salida: Max. 250VAC/30VDC - Instalación: Riel DIN de 35mm - Dimensiones: 119*14*80mm - Protección: IP20 - Certificación: CE
