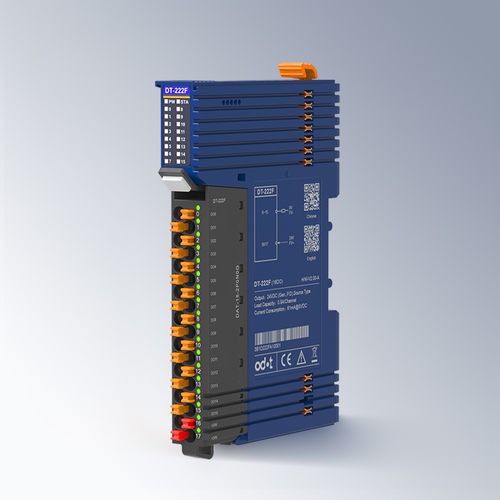

Módulo de salida digital DT-222F

16 canales16 salidas digitales16 salidas PNP

Módulo de salida digital de 16 canales 24VDC/PNP/nivel alto válido Características del módulo - El módulo admite 16 canales de salida digital, el voltaje de salida es de 24VDC y el nivel alto de salida es válido. - El módulo cuenta con 16 luces indicadoras LED de canal de salida digital. - El módulo tiene funciones de apagado térmico y protección contra sobrecorriente. - El módulo admite protección contra cortocircuitos y sobrecargas. - Bus de fondo de cesta redundante de alta velocidad con bloques de terminales enchufables. Parámetros técnicos Parámetros generales - Consumo de corriente: 61mA@5VDC - Potencia de campo: 19.2~28.8VDC (Nominal: 24VDC) - Diámetro de cableado: Min.0.2mm²(AWG24) Max.1.5mm²(AWG16) - Terminal enchufable: Soporte - Bus de fondo de cesta: Redundancia de bus doble - Instalación: Riel DIN de 35mm - Dimensiones: 119*14*80mm - Certificación del producto: Certificación CE Parámetros de salida - Número de canales: 16 canales de salida - Indicador: 16 indicadores de canal - Tipo de salida: Salida de transistor, PNP - Capacidad de carga: 12W (0.5A)/ por canal - Corriente de salida del módulo: Max.8A - Resistencia de carga: Min.48 Ω - Retardo de salida: OFF a ON: Max.100μs ON a OFF: Max.200μs - Frecuencia de conmutación: Carga resistiva: Max.100Hz Carga inductiva: Max.2Hz - Manejo de fallas del módulo: Se puede configurar el valor de falla de salida o mantener el último valor de salida - Función de protección: Protección contra sobrecorriente, corriente de protección: 0.7~1.4A Parámetros ambientales - Temperatura de operación en instalación horizontal: -35℃~60℃ - Temperatura de operación en instalación vertical: -35℃~50℃ - Temperatura de almacenamiento: -40℃~85℃ - Humedad ambiental: 5%~95%HR (Sin condensación) - Altitud de instalación: <2000m - Grado de contaminación: Ⅱ - Grado de protección: IP20 - Propiedades mecánicas: Cumple con IEC60068-2-6, IEC6008-2-27 - Resistencia de aislamiento: Cumple con IEC61131-2 - Rendimiento EMC: Cumple con IEC61131-2, IEC61000-4 (ESD: Descarga por contacto ±6kV, Nivel de rendimiento A; Descarga por aire ±8kV, Nivel de rendimiento A SURGE: Modo común ±2kV, Nivel de rendimiento A EFT: ±2kV, Nivel de rendimiento A) Especificaciones clave / Características técnicas - 16 canales de salida digital, 24VDC, tipo PNP - Indicadores LED para cada canal - Apagado térmico, sobrecorriente, cortocircuito y protección contra sobrecargas - Redundancia de bus doble, terminales enchufables - Montaje en riel DIN, certificado CE - Temperatura de operación: -35℃ a 60℃ (horizontal), -35℃ a 50℃ (vertical) - Grado de protección IP20 - Dimensiones: 119*14*80mm
