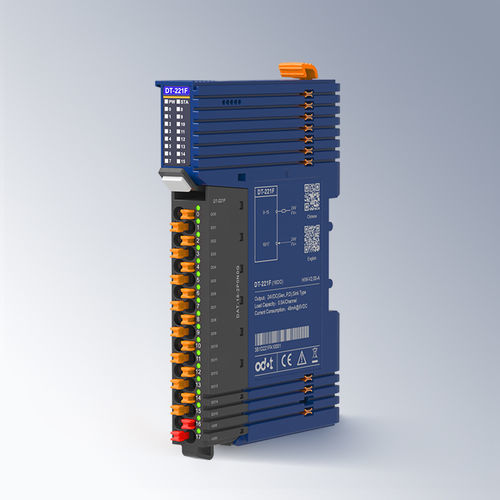

Módulo de salida digital DT-221F

16 canales16 salidas digitalesde corriente

Módulo de salida digital de 16 canales 24VDC/NPN/nivel bajo es válido Características del módulo - El módulo admite 16 canales de salida digital, el nivel bajo de salida es válido y el voltaje de salida es 0V. - El módulo lleva 16 indicadores LED de canal de salida digital. - El módulo tiene la función de apagado térmico y protección contra sobrecorriente. - Bus de fondo de cesta redundante de alta velocidad con bloques de terminales enchufables. Parámetros técnicos Parámetros generales - Consumo de corriente: 48mA@5VDC - Potencia de campo: 19.2~28.8VDC (Nominal: 24VDC) - Diámetro de cableado: Min.0.2mm²(AWG24), Max.1.5mm²(AWG16) - Terminal enchufable: Soporte - Bus de fondo de cesta: Redundancia de bus doble - Instalación: Riel DIN de 35mm - Dimensión: 119*14*80mm - Certificación del producto: Certificación CE Parámetros de entrada - Número de canales: 16 canales de salida - Indicador: 16 indicadores de canal - Tipo de salida: Salida de transistor, NPN - Capacidad de carga: 12W (0.5A)/ por canal - Corriente de salida del módulo: Max.8A - Resistencia de carga: Min.48 Ω - Retardo de salida: OFF a ON: Max.100μs, ON a OFF: Max.200μs - Voltaje de salida: 0V - Corriente residual: <8 μA - Frecuencia de conmutación: Carga resistiva: Max.100Hz, Carga inductiva: Max.2Hz - Manejo de fallas del módulo: Se puede configurar el valor de falla de salida o mantener el último valor de salida - Función de protección: Protección contra sobrecorriente, corriente de protección: 0.7~1.4A Parámetros ambientales - Temperatura de operación en instalación horizontal: -35℃~60℃ - Temperatura de operación en instalación vertical: -35℃~50℃ - Temperatura de almacenamiento: -40℃~85℃ - Humedad ambiental: 5%~95%HR (Sin condensación) - Altitud de instalación: <2000m - Grado de contaminación: Ⅱ - Grado de protección: IP20 - Propiedades mecánicas: Cumple con IEC60068-2-6, IEC6008-2-27 - Resistencia de aislamiento: Cumple con IEC61131-2 - Rendimiento EMC: Cumple con IEC61131-2, IEC61000-4 (ESD: Descarga por contacto ±6kV, Nivel de rendimiento A; Descarga por aire ±8kV, Nivel de rendimiento A; SURGE: Modo común ±2kV, Nivel de rendimiento A; EFT: ±2kV, Nivel de rendimiento A)
