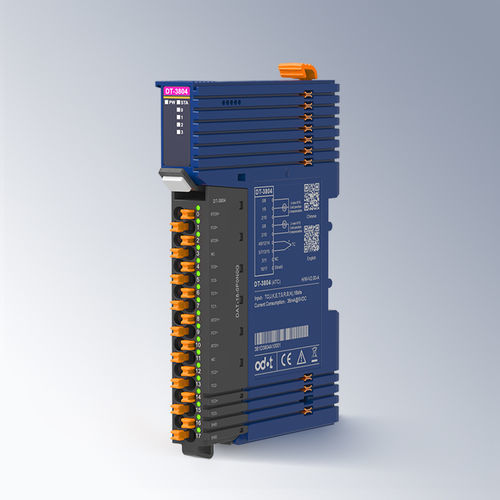

Módulo de entrada analógico DT-3804

4 canalescon 4 entradas analógicaspara termopar

módulo de entrada de termopar de 4 canales tipo TC-J/K/E/T/S/R/B/NCaracterísticas del móduloEl módulo admite la adquisición de señal de termopar de 4 canales.El módulo lleva 4 indicadores analógicos.El módulo admite 8 tipos de tipo de medición de temperatura de termopar convencional.El bus interno del módulo y la entrada de campo adoptan aislamiento capacitivo.El canal de entrada del módulo admite protección contra sobretensión TVS.El modo de compensación del extremo frío del módulo admite una unión de referencia externa o una compensación de temperatura de referencia fija.El tipo de compensación del extremo frío del módulo admite PT100 (2 hilos) o PT100 (3 hilos).Bus de placa base redundante de alta velocidad del módulo con bloques de terminales enchufables.Parámetros técnicosParámetros generalesConsumo del módulo36mA@5VDCDiámetro del cableadoMin.0.2mm²(AWG24)Máx.1.5mm²(AWG16)Terminal EnchufableSoporteBus BackplaneDoble redundancia de busInstalaciónRail DIN de 35mmDimensión119*14*80mmCertificación del ProductoCertificación CEParámetros de EntradaNúmero de Canales4 CanalesTipo de SensorTermopar tipo J / K / E / T / S / R / B / NResolución16 Bit (incluye el bit de símbolo)Compensación de TemperaturaTemperatura de referencia fija/unión de referencia externaTiempo de Conversación500ms/4 canales (el nivel de filtro es 0)Error de Linealidad≤±0.01%Error de Temperatura≤±0.01%.01%Error de temperatura≤±0,005%/°CTeratura≤±0.03% (@25°C)Error de mediciónVéase el esquema 1 a continuación para conocer los parámetros detalladosDiagnóstico del móduloDetección de desconexión: supportDesbordamiento/desbordamiento: supportUnidad de temperaturaConfigurable, °C / °F / KParámetros ambientalesTemperatura de funcionamiento de la instalación horizontal-35°C~60°CTemperatura de funcionamiento de la instalación vertical-35°C~50°CTemperatura de almacenamiento-40°C~85°CEnvironment Humidity5%~95%RH (Sin condensación)Altitud de la instalación<2000mGrado de contaminaciónⅡGrado de protecciónIP20Propiedades mecánicasCumple con IEC60068-2-6, IEC6008-2-27Resistencia al aislamientoCumple con IEC61131-2Rendimiento CEMCumple con IEC61131-2, IEC61000-4(ESD: Descarga por contacto ±6kV, Nivel de rendimiento A; Descarga por aire ±8kV, Nivel de rendimiento ASURGE: Modo común ±2kV, Nivel de rendimiento AEFT: ±2kV, Nivel de rendimiento A)Rango de medición y precisión (por tipo de sensor)Tipo de sensorRango de medición (°C)Precisión de medición (25°C)Precisión de medición (-35°C~60°C)B600≤T≤1820≤0.2%≤0.4%E-200≤T≤1000≤0.2%≤0.4%E-250≤T<-200≤0.5%≤0.6%N-200≤T≤1300≤0.2%≤0.4%N-250≤T<-200≤0.5%≤0.6%JT>-210≤0.2%≤0.4%K-200≤T≤1370≤0.2%≤0.4%K-250≤T<-200≤0.5%≤0.6%R0≤T≤1760≤0.2%≤0.4%S0≤T≤1760≤0.2%≤0.4%T-200≤T≤400≤0.3%≤0.5%T-250≤T<-200≤0.6%≤0.7%Key SpecificationsChannels: 4 entradas de termoparTipos de termopar admitidos: J, K, E, T, S, R, B, NResolución: 16 bitsCompensación de unión fría: PT100 (2 hilos/3 hilos), referencia externa o fijaProtección de entrada: Sobretensión TVS, aislamiento capacitivoTemperatura de funcionamiento: -35°C a 60°C (horizontal), -35°C a 50°C (vertical)Temperatura de almacenamiento: -40°C a 85°CHumedad: 5%~95%RH (sin condensación)Instalación: carril DIN de 35mmDimensiones: 119*14*80mmProtection: IP20Certificación: CE
