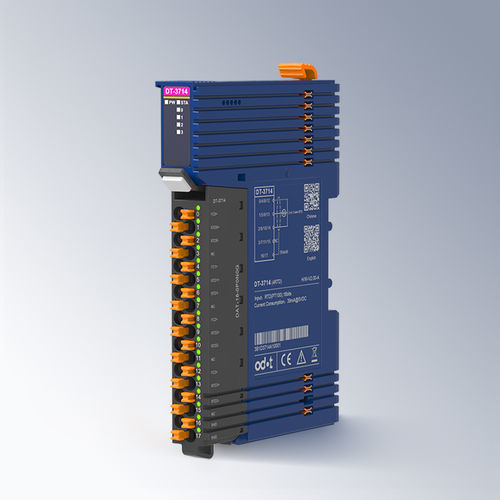

Módulo de entrada analógico DT-3714

4 canalespara RTDde corriente

Módulo de entrada RTD de 4 canales RTD-PT100 Características del módulo - El módulo admite la desactivación de canales, admite PT-100 de 2 hilos o 3 hilos. - El nivel de filtro del módulo es ajustable. - El módulo admite la detección de fallos (desconexión, cortocircuito, desbordamiento, subdesbordamiento, estado del terminal). - El módulo cuenta con un bus de fondo de cesta redundante de alta velocidad con bloques de terminales enchufables. Parámetros técnicos Parámetros generales - Consumo de corriente: 39mA@5VDC - Diámetro de cableado: Mín. 0.2mm² (AWG24), Máx. 1.5mm² (AWG16) - Terminal enchufable: Soporte - Bus de fondo de cesta: Redundancia de bus doble - Instalación: Riel DIN de 35mm - Dimensión: 119*14*80mm - Certificación del producto: Certificación CE Parámetros de entrada - Número de canales: 4 canales de entrada RTD-PT100 - Rango de entrada: 2 hilos o 3 hilos - Rango de medición: -200~850°C - Resolución: 16 bits (incluye el bit de símbolo) - Tiempo de transición: 360ms/4 canales (nivel de filtro es 0) - Error de linealidad: ≤±0.01% - Error de medición: ≤±0.6°C (@25°C), ≤±1.5°C (@-35°C~60°C) - Repetibilidad: ≤±0.005% (@25°C) - Diagnóstico del módulo: Fallo ADC: soporte, Detección de ruptura/cortocircuito: soporte, Conversión ADC anormal: soporte, Desbordamiento/Subdesbordamiento: soporte - Unidad de medida: Configurable, °C / °F / K Parámetros ambientales - Temperatura de funcionamiento en instalación horizontal: -35°C~60°C - Temperatura de funcionamiento en instalación vertical: -35°C~50°C - Temperatura de almacenamiento: -40°C~85°C - Humedad ambiental: 5%~95%HR (Sin condensación) - Altitud de instalación: <2000m - Grado de contaminación: Ⅱ - Grado de protección: IP20 - Propiedades mecánicas: Cumple con IEC60068-2-6, IEC6008-2-27 - Resistencia de aislamiento: Cumple con IEC61131-2 - Rendimiento EMC: Cumple con IEC61131-2, IEC61000-4 (ESD: Descarga por contacto ±6kV, Nivel de rendimiento A; Descarga por aire ±8kV, Nivel de rendimiento A) SURGE: Modo común ±2kV, Nivel de rendimiento A EFT: ±2kV, Nivel de rendimiento A) Especificaciones clave / Características técnicas - 4 canales de entrada RTD-PT100 - Admite conexión de 2 hilos o 3 hilos - Nivel de filtro ajustable - Detección de fallos: desconexión, cortocircuito, desbordamiento, subdesbordamiento, estado del terminal - Bus de fondo de cesta redundante de alta velocidad - Bloques de terminales enchufables - Certificación CE - Temperatura de funcionamiento: -35°C a 60°C (horizontal), -35°C a 50°C (vertical) - Temperatura de almacenamiento: -40°C a 85°C - Grado de protección: IP20 - Dimensiones: 119*14*80mm
