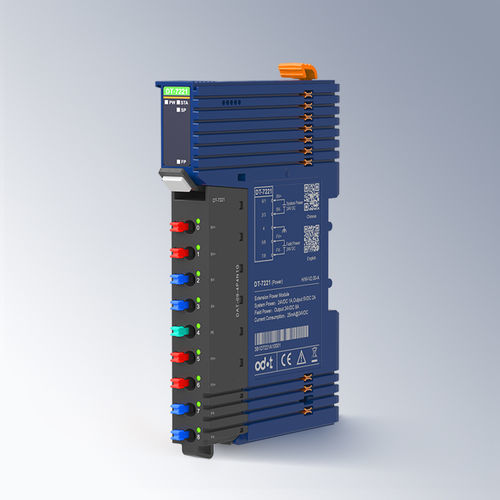

Módulo de extensión de bus DT-7221

en riel DIN

Detalles del producto - Módulo de expansión de potencia del sistema y potencia de campo SV: 2A@5VDC / FV: 8A @24VDC Características del módulo - Módulo de expansión de potencia del sistema y potencia de campo - La potencia del sistema se expande a 2A@5VDC - La potencia de campo se expande a 8A - Necesita ser configurado y ocupa el número de ranuras Parámetros técnicos Parámetro general - Consumo de corriente: 25mA@24VDC - Potencia del sistema: 19.2~28.8VDC (Nominal: 24VDC) Protección contra inversión: soporte - Corriente de la potencia del sistema: Máx. 2A - Potencia de campo: 19.2~28.8VDC (Nominal: 24VDC) - Corriente de la potencia de campo: Máx. 8A - Protección contra cortocircuitos: Soporte - Diámetro del cableado: Mín. 0.2mm² (AWG24) Máx. 1.5mm² (AWG16) - Terminal enchufable: Soporte - Bus de fondo de cesta: Redundancia de bus doble - Instalación: Riel DIN de 35mm - Dimensión: 119*14*80mm - Certificación del producto: Certificación CE - Función de diagnóstico: Falla de potencia de archivo: soporte Falla de potencia del sistema: soporte Falla de subtensión/sobretensión de la fuente de alimentación de 2V: soporte Parámetros ambientales - Temperatura de funcionamiento en instalación horizontal: -35°C ~ 70°C - Temperatura de funcionamiento en instalación vertical: -35°C ~ 60°C - Temperatura de almacenamiento: -40°C ~ 85°C - Humedad ambiental: 5%~95%RH (Sin condensación) - Altitud de instalación: <2000m - Grado de contaminación: Ⅱ - Grado de protección: IP20 - Propiedades mecánicas: Cumple con IEC60068-2-6, IEC6008-2-27 - Resistencia de aislamiento: Cumple con IEC61131-2 - Rendimiento EMC: Cumple con IEC61131-2, IEC61000-4 (ESD: Descarga por contacto ±6kV, Nivel de rendimiento A; Descarga por aire ±8kV, Nivel de rendimiento A; SURGE: Modo común ±2kV, Nivel de rendimiento A; EFT: ±2kV, Nivel de rendimiento A) Especificaciones / Características clave - Expansión de potencia del sistema: 2A@5VDC - Expansión de potencia de campo: 8A@24VDC - Consumo de corriente: 25mA@24VDC - Protección contra cortocircuitos: Soportada - Diámetro del cableado: 0.2mm² a 1.5mm² (AWG24 a AWG16) - Terminal: Enchufable - Bus de fondo de cesta: Redundancia de bus doble - Instalación: Riel DIN de 35mm - Dimensiones: 119*14*80mm - Temperatura de funcionamiento: -35°C a 70°C (horizontal), -35°C a 60°C (vertical) - Temperatura de almacenamiento: -40°C a 85°C - Humedad: 5%~95%RH (sin condensación) - Altitud: <2000m - Grado de contaminación: II - Grado de protección: IP20 - Certificaciones: CE - Funciones de diagnóstico: Falla de potencia de archivo, falla de potencia del sistema, falla de subtensión/sobretensión de la fuente de alimentación de 2V - Cumplimiento mecánico y EMC: IEC60068-2-6, IEC6008-2-27, IEC61131-2, IEC61000-4
