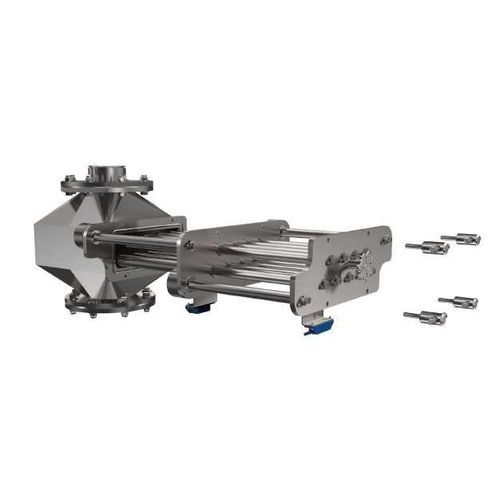

Filtro magnético

industrialde acero inoxidablecon brida

Descripción
Una trampa magnética para sistemas de transporte neumático captura y elimina los contaminantes metálicos ferrosos de polvos, gránulos y sólidos a granel para proteger la pureza del producto y los equipos aguas abajo. Los conjuntos típicos incluyen una carcasa en acero inoxidable que guía el flujo del material, elementos magnéticos (barras, placas o tubos) y accesos de limpieza que permiten una separación segura sin interrumpir el proceso.

Características principales

• Fabricación en acero inoxidable.
• Diámetros de diseño desde 6" hasta 12" (sección redonda).
• Altura total típicamente 180–200 mm según el modelo.
• Puntos de conexión superior e inferior por brida para instalación en línea.
• Imanes permanentes de tierras raras con recubrimiento en acero inoxidable; diseño desmontable frontalmente.
• Extracción manual de imanes mediante rieles laterales; imanes reemplazables.
• Opciones de fabricación especiales para aplicaciones específicas.
• Accesorios opcionales: sensor de apertura de compuerta para monitorización de la instalación.

Tipos de trampas magnéticas

• Trampas de barras: barras magnéticas instaladas dentro de una carcasa para atraer y retener pequeñas partículas metálicas; diseñadas para limpieza fácil.
• Trampas de placas: placas magnéticas planas colocadas en la trayectoria del material para capturar contaminantes metálicos de mayor tamaño; adecuadas para flujos de alto volumen.
• Trampas tubulares: tubos magnéticos insertados en el flujo, adecuados para configuraciones de tubería.
• Trampas de tambor: tipo tambor giratorio para separación continua en aplicaciones de manejo de material a granel.
• Trampas en cinta: cintas transportadoras equipadas con imanes para retener partículas metálicas durante el transporte.

Sectores industriales
Se utilizan en alimentación, farmacéutica, química, plásticos, minería, reciclaje, construcción (cemento y arena), pasta y papel y recubrimientos para eliminar contaminantes ferrosos y proteger los equipos de proceso.

Características / Especificaciones técnicas

• Material: acero inoxidable.
• Diámetros de diseño: 6" a 12" (sección redonda).
• Altura típica: 180 mm – 200 mm según el modelo.
• Conexiones: bridas superior e inferior.
• Tipo de imán: imanes permanentes de tierras raras con recubrimiento en acero inoxidable; desmontables frontalmente.
• Mantenimiento: imanes reemplazables; extracción manual mediante rieles laterales.
• Opcional: sensor de apertura de compuerta para monitorización de la instalación.
