Brazo manipulador neumático

de vacíode elevaciónde carga

Descripción

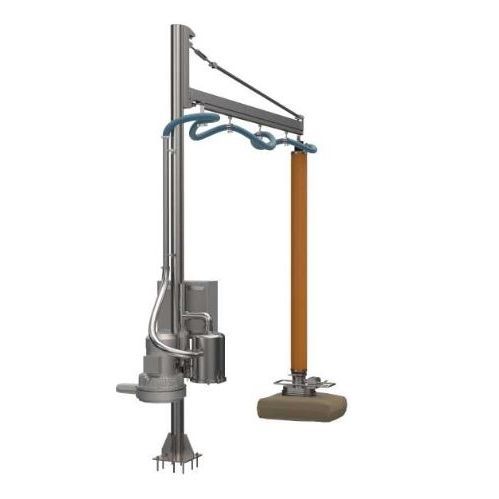

El manipulador de cargas por succión neumática PSLH-25-80 es un equipo diseñado para elevar, desplazar y posicionar cargas mediante un sistema neumático de presión negativa (vacío). Adhiere la carga mediante elementos de succión y es adecuado para manipular piezas delicadas, frágiles o de formas irregulares en entornos industriales y logísticos.

Características

• Panel de control y poste de soporte disponibles en acero inoxidable o acero al carbono.
• Operación mediante botonera con paro de emergencia.
• Diseñado para manejo de bultos, latas, tambores, tejas y chapas con peso entre 25–80 kg.
• Rendimiento: 3–4 cargas por minuto (según aplicación y configuración).
• Área de trabajo: hasta un radio de 2600 mm con rotación de 180°.
• Alimentación eléctrica: 220–440 VAC, 50–60 Hz, 3Ph.
• Generación de vacío mediante bomba de vacío (sistema de presión negativa).
• Sistema de filtración de seguridad para proteger la bomba de vacío.
• Manguera de manipulación estándar incluida.
• Boquilla de sujeción en acero inoxidable.
• Modos de izado compatibles: desde palets, tolvas o cintas transportadoras.
• Diseño ergonómico para reducir el esfuerzo del operario.

Tipos

• Manipulador con ventosas: Utiliza ventosas para crear contacto por vacío y permitir el levantamiento y transporte de diversos materiales.
• Manipulador con brazo articulado: Equipado con un brazo articulado para acceder a distintos ángulos y posiciones, ideal en espacios reducidos.
• Manipulador con cabezales de succión múltiples: Incorpora varios cabezales de succión para manejar cargas grandes o varias piezas simultáneamente, aumentando el rendimiento del proceso.
• Manipulador con vacío regulable: Permite ajustar la intensidad del vacío según el tipo de material y el tamaño de la carga para mayor flexibilidad y control.

Aplicaciones

• Industria alimentaria: Manipulación delicada de productos de panadería, frutas y verduras sin dañar la superficie.
• Industria farmacéutica: Manejo de envases y componentes sensibles durante la producción.
• Industria electrónica: Transporte de componentes electrónicos frágiles como placas de circuito impreso.
• Industria automotriz: Manipulación de piezas y subconjuntos durante el montaje y kitting.
• Industria del plástico: Movimiento y posicionamiento preciso de piezas plásticas y moldes.
• Industria del embalaje: Manejo de cajas, paquetes y elementos en líneas de embalaje.

Especificaciones técnicas

• Rango de carga: 25–80 kg.
• Rendimiento: 3–4 cargas por minuto (según requisitos y configuración).
• Área de trabajo: hasta 2600 mm de radio con rotación 180°.
• Alimentación: 220–440 VAC, 50–60 Hz, 3Ph.
• Generación de vacío: bomba de vacío (presión negativa).
• Seguridad: sistema de filtración para la bomba de vacío.
• Materiales: panel de control y poste en acero inoxidable o acero al carbono; boquilla en acero inoxidable.
• Accesorios: manguera de manipulación estándar.
• Operación: botonera con paro de emergencia; diseño ergonómico.
• Modos de manipulación: izado desde palets, tolva o cinta transportadora.
