Carril de sujeción RH

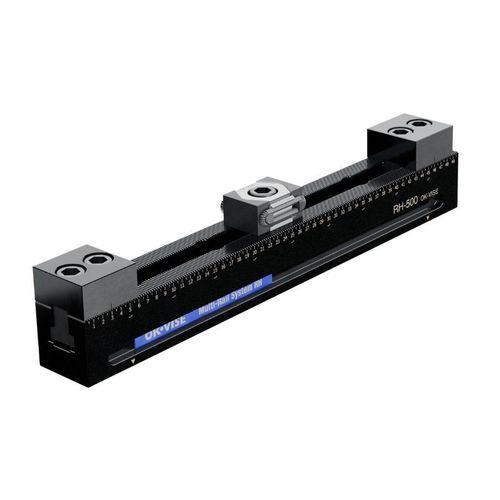

Carril de sujeción - RH - OK-VISE
Carril de sujeción - RH - OK-VISE
Carril de sujeción - RH - OK-VISE - imagen - 2
Carril de sujeción - RH - OK-VISE - imagen - 3
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de OK-VISE

Descripción

Descripción general
  • Sistema de rail de sujeción múltiple flexible diseñado para adaptarse rápidamente a diversas dimensiones de pieza y aplicaciones. El Multi-Rail RH acepta módulos de sujeción de la serie F y permite una reconfiguración rápida de componentes para producción en serie y talleres.


Datos técnicos
  • Compatible con módulos de sujeción serie F
  • Fuerza máxima de sujeción: hasta 10 toneladas
  • Paso de serración: 2,5 mm
  • Tamaño del perfil: 60 × 60 mm
  • Agujeros de posicionamiento: 2 × Ø16 mm H7
  • Longitudes disponibles: 400–800 mm
  • Precisión (serración respecto al agujero de posicionamiento): ±0,02 mm


Juegos Multi-Rail RH (tabla)
Código set | Longitud (mm) | Tipo de cara | N (sujeciones) | Modelo de sujeción | N (topes) | Modelo de tope | N (piezas) | Área máx. para piezas (mm) | Juego de tornillos de instalación | Dimensiones / PDF | Archivo Step (3D)
  • SRH-400-FS1S2 | 400 | Lisa | 1 | RHC-FS1 | 2 | RHS-S1 | 2 | 220 | Incluido | 10007378.pdf | SRH-400-FS1S2.stp
  • SRH-500-FS1S2 | 500 | Lisa | 1 | RHC-FS1 | 2 | RHS-S1 | 2 | 320 | Incluido | 10007378.pdf | SRH-500-FS1S2.stp
  • SRH-600-FS2S3 | 600 | Lisa | 2 | RHC-FS1 | 3 | RHS-S1 | 4 | 300 | Incluido | 10007378.pdf | SRH-600-FS2S3.stp
  • SRH-700-FS2S3 | 700 | Lisa | 2 | RHC-FS1 | 3 | RHS-S1 | 4 | 400 | Incluido | 10007378.pdf | SRH-700-FS2S3.stp
  • SRH-800-FS2S3 | 800 | Lisa | 2 | RHC-FS1 | 3 | RHS-S1 | 3 | 500 | Incluido | 10007378.pdf | SRH-800-FS2S3.stp
  • SRH-400-FR1R2 | 400 | Serrada | 1 | RHC-FR1 | 2 | RHS-R1 | 2 | 220 | Incluido | 10007378.pdf | SRH-400-FR1R2.stp
  • SRH-500-FR1R2 | 500 | Serrada | 1 | RHC-FR1 | 2 | RHS-R1 | 4 | 320 | Incluido | 10007378.pdf | SRH-500-FR1R2.stp
  • SRH-600-FR2R3 | 600 | Serrada | 2 | RHC-FR1 | 3 | RHS-R1 | 4 | 300 | Incluido | 10007378.pdf | SRH-600-FR2R3.stp
  • SRH-700-FR2R3 | 700 | Serrada | 2 | RHC-FR1 | 3 | RHS-R1 | 4 | 400 | Incluido | 10007378.pdf | SRH-700-FR2R3.stp
  • SRH-800-FR2R3 | 800 | Serrada | 2 | RHC-FR1 | 3 | RHS-R1 | 4 | 500 | Incluido | 10007378.pdf | SRH-800-FR2R3.stp


Instalación
  • Cada juego Multi-Rail incluye el juego de tornillería necesario para la instalación en una plataforma de rejilla. Para mesas con ranuras en T se requieren componentes de instalación diferentes.


Notas
  • El paso nominal de serración es 2,50015 mm; por ejemplo, 200 serraciones corresponden a un espaciado nominal de 500,030 mm. Tenga en cuenta este valor al programar las posiciones de los topes.
  • El primer agujero de localización puede usarse como punto de referencia para posicionamiento o programación CAM.


Opciones de configuración
  • Se pueden crear configuraciones personalizadas combinando distintos módulos de la familia Multi-Rail para adaptar el rail a tamaños de pieza y requisitos de sujeción específicos.


Especificaciones
  • Tamaño del perfil: 60 × 60 mm
  • Paso de serración: 2,5 mm
  • Agujeros de posicionamiento: 2 × Ø16 mm H7
  • Longitudes disponibles: 400, 500, 600, 700, 800 mm
  • Fuerza máxima de sujeción: hasta 10 toneladas
  • Precisión (serración respecto al agujero de posicionamiento): ±0,02 mm
