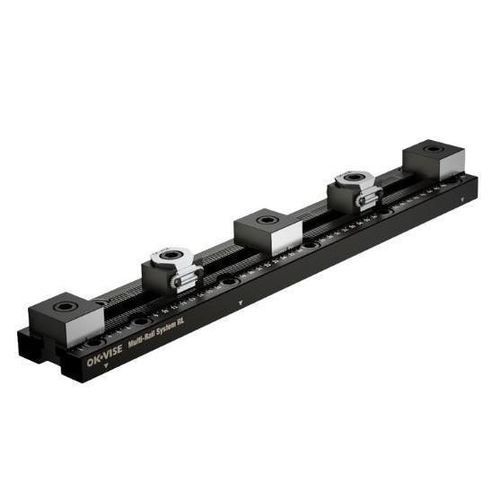

Carril de sujeción RL

Descripción
Sistema de prensa multi-sujeción flexible diseñado para sujeción de piezas repetible y mayor productividad. El Multi-Rail RL se adapta a diferentes tamaños de pieza; sus componentes modulares son reutilizables y pueden reconfigurarse rápidamente para distintas aplicaciones y piezas.

Datos técnicos

• Estructura: dos piezas individuales que forman un solo riel
• Altura: 25 mm
• Compatibilidad: módulos de sujeción series B y D; utiliza los mismos módulos de montaje que el riel RM
• Fuerza máxima de sujeción: hasta 6 toneladas

Tabla: Sets Multi-Rail RL
Encabezados de tabla: Código set | Imagen | Longitud (mm) | Tipo de cara | N (Sujeciones) | Modelo de sujeción | N (Topes) | Modelo de tope | N (Piezas) | Área máxima para piezas (mm) | Juego de tornillos de instalación | Dimensiones | Archivo Step (3D) Detalles
SRL-300-DS1S2 | SRL-300-DS1S2-560x263.png | 300 | Lisa | 1 | RMC-DS | 2 | RMS-S | 2 | 175 | Incluido | (planos PDF disponibles) | SRL-300-DS1S2.stp
SRL-400-DS1S2 | SRL-400-DS1S2-560x263.png | 400 | Lisa | 1 | RMC-DS | 2 | RMS-S | 2 | 275 | Incluido | (planos PDF disponibles) | SRL-400-DS1S2.stp
SRL-300-DR1R2 | SRL-300-DS1S2-560x263.png | 300 | Dentada | 1 | RMC-DR | 2 | RMS-R2 | 2 | 175 | Incluido | (planos PDF disponibles) | SRL-300-DR1R2.stp
SRL-400-DR1R2 | SRL-400-DS1S2-560x263.png | 400 | Dentada | 1 | RMC-DR | 2 | RMS-R2 | 2 | 275 | Incluido | (planos PDF disponibles) | SRL-400-DR1R2.stp

Notas

• El paso nominal de la dentadura es 2.50015 mm; por ejemplo, 200 dentaduras corresponden a un paso nominal de 500.030 mm. Tener en cuenta este valor al programar las posiciones de los topes.
• El primer orificio de localización puede usarse como punto de referencia para posicionamiento o programación CAM.

Opciones de configuración
Además de los sets predefinidos disponibles en esta página de producto, se pueden crear configuraciones personalizadas combinando distintos módulos de la familia Multi-Rail. Esto permite adaptar la configuración del riel a tamaños de pieza y requisitos de sujeción específicos.

Especificaciones

• Nombre del producto: Multi-Rail RL
• Estructura: dos piezas individuales que forman un solo riel
• Altura: 25 mm
• Compatibilidad: módulos de sujeción series B y D; utiliza los mismos módulos de montaje que el riel RM
• Fuerza máxima de sujeción: hasta 6 toneladas
• Códigos y longitudes disponibles: SRL-300-DS1S2 (300 mm), SRL-400-DS1S2 (400 mm), SRL-300-DR1R2 (300 mm dentado), SRL-400-DR1R2 (400 mm dentado)
• Incluye: juego de tornillos de instalación para plataforma de rejilla (la instalación en ranura en T requiere componentes por separado)
