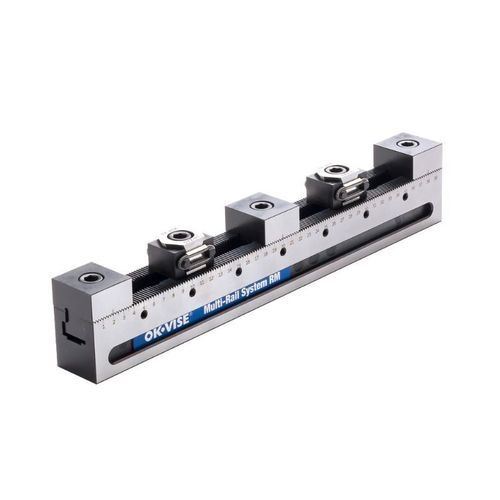

Carril de sujeción RM

Carril de sujeción - RM - OK-VISE
Carril de sujeción - RM - OK-VISE
Carril de sujeción - RM - OK-VISE - imagen - 2
Carril de sujeción - RM - OK-VISE - imagen - 3
Carril de sujeción - RM - OK-VISE - imagen - 4
Carril de sujeción - RM - OK-VISE - imagen - 5
Carril de sujeción - RM - OK-VISE - imagen - 6
Carril de sujeción - RM - OK-VISE - imagen - 7
Carril de sujeción - RM - OK-VISE - imagen - 8
Carril de sujeción - RM - OK-VISE - imagen - 9
Carril de sujeción - RM - OK-VISE - imagen - 10
Carril de sujeción - RM - OK-VISE - imagen - 11
Carril de sujeción - RM - OK-VISE - imagen - 12
Carril de sujeción - RM - OK-VISE - imagen - 13
Añadir a mis favoritos
Añadir al comparador

Descripción

Descripción general
Sistema de carril multi-sujeción flexible diseñado para aumentar la productividad de mecanizado mediante la reconfiguración rápida según el tamaño de las piezas. Multi-Rail RM admite módulos de sujeción series D y B y está disponible con caras lisas o dentadas para mayor versatilidad.

Datos técnicos
  • Compatibilidad: módulos de sujeción series D y B
  • Fuerza máxima de sujeción: hasta 6 toneladas (60 kN)
  • Paso de dentado: 2,5 mm
  • Tamaño de perfil: 44 × 50 mm
  • Longitudes estándar: 100–850 mm
  • Precisión de posicionamiento (dentado a orificio de posicionamiento): ±0,01 mm (hasta RM-700)


Instalación
Cada conjunto Multi-Rail listado incluye el juego de pernos necesario para la instalación en una plataforma de rejilla. Para montaje en mesa con ranuras en T se requieren componentes de instalación separados, disponibles por separado.

Conjuntos Multi-Rail RM
  • SRM-300-DS1S2 — 300 mm; cara lisa; 1 × RMC-DS; 2 × RMS-S; 2 piezas; área máxima 175 mm; juego de pernos incluido; PDF: 10007377.pdf; STEP: SRM-300-DS1S2_details.stp
  • SRM-400-DS2S3 — 400 mm; cara lisa; 2 × RMC-DS; 3 × RMS-S; 4 piezas; área máxima 190 mm; juego de pernos incluido; PDF: 10007377.pdf; STEP: SRM-400-DS2S3_details.stp
  • SRM-500-DS2S3 — 500 mm; cara lisa; 2 × RMC-DS; 3 × RMS-S; 4 piezas; área máxima 290 mm; juego de pernos incluido; PDF: 10007377.pdf; STEP: SRM-500-DS2S3_details.stp
  • SRM-600-DS2S3 — 600 mm; cara lisa; 2 × RMC-DS; 3 × RMS-S; 4 piezas; área máxima 390 mm; juego de pernos incluido; PDF: 10007377.pdf; STEP: SRM-600-DS2S3_details.stp
  • SRM-700-DS3S4 — 700 mm; cara lisa; 3 × RMC-DS; 4 × RMS-S; 6 piezas; área máxima 405 mm; juego de pernos incluido; PDF: 10007377.pdf; STEP: SRM-700-DS3S4_details.stp
  • SRM-800-DS3S4 — 800 mm; cara lisa; 3 × RMC-DS; 4 × RMS-S; 6 piezas; área máxima 505 mm; juego de pernos incluido; PDF: 10007377.pdf; STEP: SRM-800-DS3S4_details.stp
  • SRM-300-DR1R2 — 300 mm; cara dentada; 1 × RMC-DR; 2 × RMS-R2; 2 piezas; área máxima 175 mm; juego de pernos incluido; PDF: 10007377.pdf; STEP: SRM-300-DR1R2_details.stp
  • SRM-400-DR2R3 — 400 mm; cara dentada; 2 × RMC-DR; 3 × RMS-R2; 4 piezas; área máxima 190 mm; juego de pernos incluido; PDF: 10007377.pdf; STEP: SRM-400-DR2R3_details.stp
  • SRM-500-DR2R3 — 500 mm; cara dentada; 2 × RMC-DR; 3 × RMS-R2; 4 piezas; área máxima 290 mm; juego de pernos incluido; PDF: 10007377.pdf; STEP: SRM-500-DR2R3_details.stp
  • SRM-600-DR2R3 — 600 mm; cara dentada; 2 × RMC-DR; 3 × RMS-R2; 4 piezas; área máxima 390 mm; juego de pernos incluido; PDF: 10007377.pdf; STEP: SRM-600-DR2R3_details.stp
  • SRM-700-DR3R4 — 700 mm; cara dentada; 3 × RMC-DR; 4 × RMS-R2; 6 piezas; área máxima 405 mm; juego de pernos incluido; PDF: 10007377.pdf; STEP: SRM-700-DR3R4_details.stp
  • SRM-800-DR3R4 — 800 mm; cara dentada; 3 × RMC-DR; 4 × RMS-R2; 6 piezas; área máxima 505 mm; juego de pernos incluido; PDF: 10007377.pdf; STEP: SRM-800-DR3R4_details.stp


Opciones de configuración
Los conjuntos pueden adaptarse combinando diferentes módulos de la familia Multi-Rail para ajustarse a las dimensiones de las piezas y a los requisitos de sujeción. Se admiten configuraciones personalizadas para geometrías no estándar.

Notas
  • El paso nominal de dentado es 2,50015 mm (por ejemplo, 200 dentados ≈ 500,030 mm) — tenga en cuenta esto al programar las posiciones de los topes.
  • El primer orificio de localización puede utilizarse como punto de referencia para posicionado manual o programación CAM.


Especificaciones técnicas
  • Compatibilidad: módulos de sujeción series D y B
  • Fuerza máxima de sujeción: hasta 6 toneladas (60 kN)
  • Paso de dentado: 2,5 mm (espaciado nominal 2,50015 mm)
  • Tamaño de perfil: 44 × 50 mm
  • Longitudes estándar: 100–850 mm
  • Precisión de posicionamiento: ±0,01 mm (hasta RM-700)
  • Códigos de conjunto disponibles: SRM-300…SRM-800 (variantes lisas y dentadas)
