Prensaestopas de latón UAG
de latón niqueladode aluminiode acero inoxidable

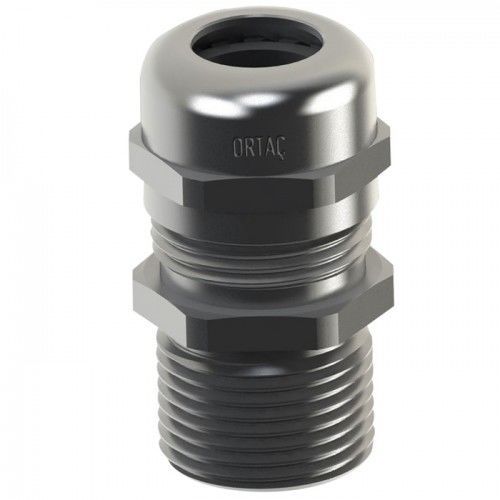

Prensaestopas de latón - UAG - ORTAC - de latón niquelado / de aluminio / de acero inoxidable
Prensaestopas de latón - UAG - ORTAC - de latón niquelado / de aluminio / de acero inoxidable
Prensaestopas de latón - UAG - ORTAC - de latón niquelado / de aluminio / de acero inoxidable - imagen - 2
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de ORTAC

Características

Material
de latón niquelado, de latón, de acero inoxidable, de aluminio
Tipo de protección
antideflagrante, resistente al agua, IP68, para zona peligrosa
Otras características
métrico, para cable no armado, de rosca
Diámetro del cable

Máx.: 70 mm
(2,76 in)

Mín.: 3 mm
(0,12 in)

Diámetro de roscado

Máx.: 90 mm
(3,54 in)

Mín.: 12 mm
(0,47 in)

Rango de sujeción

Máx.: 70 mm
(2,8 in)

Mín.: 3 mm
(0,1 in)

Temperatura de servicio

Máx.: 180 °C
(356 °F)

Mín.: -60 °C
(-76 °F)

Descripción

Producto
Prensaestopas Ex Merapi Series para cable no blindado UAG. Disponibles de M12 a M90, protección IP68, aptos para zonas peligrosas.

Especificaciones clave
  • Tipo: UAG (no blindado) prensaestopas de compresión simple
  • Código de protección: II 2G Ex d IIC Gb / II 2G Ex e II Gb / I M2 Ex d I Mb / I M2 Ex e I Mb / Ex tb IIIC Db
  • Certificado ATEX: IEP 14 ATEX 0217U (serie UAG)
  • Materiales: Latón MS58 (opcionalmente niquelado), acero inoxidable AISI 303 / AISI 316L, aluminio
  • Normas: EN 60079-0:2012, EN 60079-7:2007, EN 60079-1:2007, EN 60079-31:2009
  • Grado de protección: IP68
  • Juntas y temperaturas: NBR (-30 °C a +120 °C), Neopreno (-40 °C a +100 °C), Silicona (-60 °C a +180 °C), TPE/V (-30 °C a +100 °C)
  • Ámbito de aplicación: Zona 1, Zona 2, Zona 21, Zona 22; grupos de gas IIA, IIB, IIC
  • Tipo de cable: No blindado


Datos técnicos (tamaños y códigos)
Serie Exd:
  • M12 | Código UAGXX/12/X | Rosca M12x1.5 | AG 3/8 in | GL min.: 15 mm | Rango de sujeción: 3–6,5 mm | Llave B: 14 | C: 14
  • M16 | Código UAGXX/16/X | Rosca M16x1.5 | AG 3/8 in | GL min.: 15 mm | Rango de sujeción: 4–8 mm | Llave B: 18 | C: 17
  • M20 | Código UAGXX/20/X | Rosca M20x1.5 | AG 1/2 in | GL min.: 15 mm | Rango de sujeción: 6–12 mm | Llave B: 22 | C: 22
  • M25s | Código UAGXX/25s/X | Rosca M25x1.5 | AG 3/4 in | GL min.: 15 mm | Rango de sujeción: 10–14 mm | Llave B: 27 | C: 24
  • M25 | Código UAGXX/25/X | Rosca M25x1.5 | AG 3/4 in | GL min.: 15 mm | Rango de sujeción: 13–18 mm | Llave B: 30 | C: 30
  • M32 | Código UAGXX/32/X | Rosca M32x1.5 | AG 1 in | GL min.: 15 mm | Rango de sujeción: 13–18 mm | Llave B: 34 | C: 30
  • M40 | Código UAGXX/40/X | Rosca M40x1.5 | AG 1 1/4 in | GL min.: 15 mm | Rango de sujeción: 18–25 mm | Llave B: 43 | C: 40
  • M50 | Código UAGXX/50/X | Rosca M50x1.5 | AG 1 1/2 in | GL min.: 15 mm | Rango de sujeción: 22–32 mm | Llave B: 55 | C: 50
  • M63s | Código UAGXX/63s/X | Rosca M63x1.5 | AG 2 in | GL min.: 15 mm | Rango de sujeción: 33–44 mm | Llave B: 68 | C: 64
  • M63 | Código UAGXX/63/X | Rosca M63x1.5 | AG 2 in | GL min.: 15 mm | Rango de sujeción: 45–50 mm | Llave B: 70 | C: 75
  • M75s | Código UAGXX/75s/X | Rosca M75x1.5 | AG 2 1/2 in | GL min.: 20 mm | Rango de sujeción: 45–55 mm | Llave B: 85 | C: 75
  • M75 | Código UAGXX/75/X | Rosca M75x1.5 | AG 2 1/2 in | GL min.: 20 mm | Rango de sujeción: 50–63 mm | Llave B: 90 | C: 90
  • M80 | Código UAGXX/80/X | Rosca M80x2.0 | AG 3 in | GL min.: 20 mm | Rango de sujeción: 50–63 mm | Llave B: 90 | C: 90
  • M90 | Código UAGXX/90/X | Rosca M90x2.0 | AG 3 in | GL min.: 20 mm | Rango de sujeción: 60–70 mm | Llave B: 100 | C: 100

Serie Exe (filas seleccionadas):
  • M12 | Código EUAGXX/12/X | Rosca M12x1.5 | AG 3/8 in | GL min.: 6 mm | Rango de sujeción: 3–6,5 mm | Llave B: 14 | C: 14
  • M16 | Código EUAGXX/16/X | Rosca M16x1.5 | AG 3/8 in | GL min.: 7 mm | Rango de sujeción: 4–8 mm | Llave B: 18 | C: 17
  • M20 | Código EUAGXX/20/X | Rosca M20x1.5 | AG 1/2 in | GL min.: 8 mm | Rango de sujeción: 6–12 mm | Llave B: 22 | C: 22
  • M25s | Código EUAGXX/25s/X | Rosca M25x1.5 | AG 3/4 in | GL min.: 8 mm | Rango de sujeción: 10–14 mm | Llave B: 27 | C: 24
  • M25 | Código EUAGXX/25/X | Rosca M25x1.5 | AG 3/4 in | GL min.: 8 mm | Rango de sujeción: 13–18 mm | Llave B: 30 | C: 30
  • M32 | Código EUAGXX/32/X | Rosca M32x1.5 | AG 1 in | GL min.: 9 mm | Rango de sujeción: 13–18 mm | Llave B: 34 | C: 30
  • M40 | Código EUAGXX/40/X | Rosca M40x1.5 | AG 1 1/4 in | GL min.: 9 mm | Rango de sujeción: 18–25 mm | Llave B: 43 | C: 40
  • M50 | Código EUAGXX/50/X | Rosca M50x1.5 | AG 1 1/2 in | GL min.: 9 mm | Rango de sujeción: 22–32 mm | Llave B: 55 | C: 50
  • M63s | Código EUAGXX/63s/X | Rosca M63x1.5 | AG 2 in | GL min.: 14 mm | Rango de sujeción: 33–44 mm | Llave B: 68 | C: 64
  • M63 | Código EUAGXX/63/X | Rosca M63x1.5 | AG 2 in | GL min.: 15 mm | Rango de sujeción: 45–50 mm | Llave B: 70 | C: 75
  • M75s | Código EUAGXX/75s/X | Rosca M75x1.5 | AG 2 1/2 in | GL min.: 20 mm | Rango de sujeción: 45–55 mm | Llave B: 85 | C: 75
  • M75 | Código EUAGXX/75/X | Rosca M75x1.5 | AG 2 1/2 in | GL min.: 20 mm | Rango de sujeción: 50–63 mm | Llave B: 90 | C: 90
  • M80 | Código EUAGXX/80/X | Rosca M80x2.0 | AG 3 in | GL min.: 20 mm | Rango de sujeción: 50–63 mm | Llave B: 90 | C: 90
  • M90 | Código EUAGXX/90/X | Rosca M90x2.0 | AG 3 in | GL min.: 20 mm | Rango de sujeción: 60–70 mm | Llave B: 100 | C: 100


Características / Especificaciones técnicas
  • Tipo: prensaestopas UAG para cable no blindado (compresión simple)
  • Código de protección: II 2G Ex d IIC Gb / II 2G Ex e II Gb / I M2 Ex d I Mb / I M2 Ex e I Mb / Ex tb IIIC Db
  • Certificado ATEX: IEP 14 ATEX 0217U (serie UAG)
  • Materiales: Latón MS58 (opcional cromado/nicalizado), Inox AISI 303 / AISI 316L, Aluminio
  • Normas: EN 60079-0:2012, EN 60079-7:2007, EN 60079-1:2007, EN 60079-31:2009
  • Grado de entrada: IP68
  • Juntas disponibles: NBR, Neopreno, Silicona, TPE/V con sus respectivas temperaturas
  • Apto para zonas peligrosas: Zona 1, Zona 2, Zona 21, Zona 22; grupos de gas IIA, IIB, IIC
  • Tipo de cable: No blindado
  • Tamaños disponibles: M12 hasta M90 con rangos de sujeción y dimensiones de llave según listado
