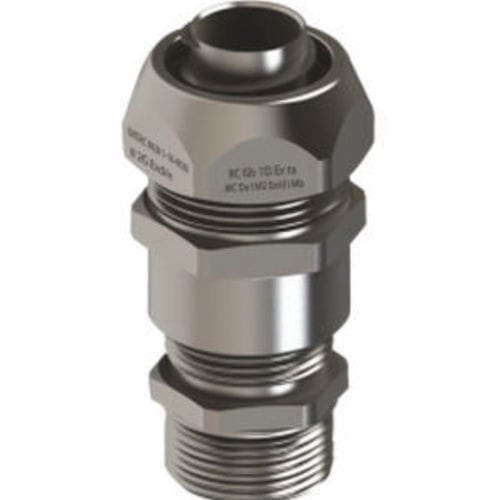

Prensaestopas de caucho de nitrilo butadieno (NBR) ExMLSR seriesde aluminiode latónde latón niquelado
Añadir a mis favoritos
Añadir al comparador
Características
- Material
- de caucho de nitrilo butadieno (NBR), de aluminio, de latón, de latón niquelado, de PA6
- Tipo de protección
- IP67, para zona peligrosa, estanco a los líquidos
- Otras características
- con roscado PG, giratorio, con protector espiral flex, de alta temperatura, métrico
- Diámetro del cable
Máx.: 70 mm
(2,76 in)Mín.: 3 mm
(0,12 in)- Rango de sujeción
Máx.: 20 mm
(0,8 in)Mín.: 15 mm
(0,6 in)- Temperatura de servicio
Máx.: 150 °C
(302 °F)Mín.: -30 °C
(-22 °F)
Descripción
Producto
Accesorios de conducto espiral flexibles - Estancos al líquido con sujeción de cable
Información general
Certificado: IEP 15 ATEX 0355 U
Código de protección: II 2G Exd IIC Gb/Ex e IIC Gb II 1D Ex ta IIIC Da I M2 Ex d I Mb/Ex e I Mb
Normas: EN 60079-0:2012, 60079-1:2007, 60079-7:2007, 60079-31:2009
Clase de protección: IP67
Rango de temperatura: -20 °C a +100 °C / -30 °C a +150 °C (según configuración)
Tuerca de cierre: Latón niquelado
Inserto de sujeción: PA6 V0
Anillo de estanqueidad: TPV
Aro: PA6 V0
Casquillo: Aluminio / latón
Cuerpo de prensaestopas: Latón niquelado
Junta tórica: NBR / silicona
Rosca de conexión: Métrica EN (60423)/ASME B 10.20.1 / DIN 259
Propiedades: Fácil montaje
Versiones: Cuerpo fijo o giratorio
Compatibilidad: Para uso con conductos LGT, CTS y CTPS
Datos técnicos - PG / CUERPO FIJO / GIRATORIO
Código | Rosca AG | Medida espiral | GL min. Mm | B mm | C mm | D mm | Cables mm
ExMLSRP 00 | PG 7 | 10-1/4" | 15 | 20 | 22 | 14 | 3-6,5
ExMLSRP 1A | PG 9 | 10-1/4" | 15 | 20 | 22 | 17 | 4-8
ExMLSRP 01 | PG 11 | 13-3/8" | 15 | 24 | 26 | 20 | 5-10
ExMLSRP 2A | PG 13,5 | 16-1/2" | 15 | 27 | 29 | 22 | 6-12
ExMLSRP 02 | PG 16 | 16-1/2" | 15 | 27 | 29 | 24 | 10-14
ExMLSRP 03 | PG 21 | 21-3/4" | 15 | 33 | 35 | 30 | 13-18
ExMLSRP 04 | PG 29 | 26-1" | 15 | 43 | 45 | 40 | 18-25
ExMLSRP 05 | PG 36 | 35-1 1/4" | 15 | 52 | 54 | 50 | 22-32
ExMLSRP 06 | PG 42 | 40-1 1/2" | 15 | 60 | 63 | 57 | 30-38
ExMLSRP 07 | PG 48 | 51-2" | 15 | 74 | 77 | 64 | 34-44
Datos técnicos - MÉTRICO / CUERPO FIJO / GIRATORIO
Código | Rosca AG | Medida espiral | GL min. Mm | B mm | C mm | D mm | Cables mm
ExMLSRM 00 | M 12 x 1,5 | 10-1/4" | 15 | 20 | 22 | 14 | 3-6,5
ExMLSRM 1A | M 16 x 1,5 | 10-1/4" | 15 | 20 | 22 | 18 | 4-8
ExMLSRM 01 | M 16 x 1,5 | 13-3/8" | 15 | 24 | 26 | 18 | 4-8
ExMLSRM 02 | M 20 x 1,5 | 16-1/2" | 15 | 27 | 29 | 22 | 6-12
ExMLSRM 03 | M 25 x 1,5 | 21-3/4" | 15 | 33 | 35 | 27 | 10-14
ExMLSRM 04 | M 32 x 1,5 | 26-1" | 15 | 43 | 45 | 34 | 13-18
ExMLSRM 05 | M 40 x 1,5 | 35-1 1/4" | 15 | 52 | 54 | 43 | 18-25
ExMLSRM 06 | M 50 x 1,5 | 40-1 1/2" | 15 | 60 | 63 | 55 | 22-32
ExMLSRM 07 | M 63 x 1,5 | 51-2" | 15 | 74 | 77 | 68 | 34-44
ExMLSRM 08 | M 72 x 1,5 | 63-2 1/2" | 20 | 90 | 90 | 85 | 45-55
ExMLSRM 09 | M 75 x 1,5 | 78-3" | 20 | 105 | 110 | 90 | 50-63
ExMLSRM 10 | M 90 x 2 | 102-4" | 20 | 136 | 140 | 100 | 60-70
Características / especificaciones técnicas
Accesorios de conducto espiral flexibles - Estancos al líquido con sujeción de cable
Información general
Certificado: IEP 15 ATEX 0355 U
Código de protección: II 2G Exd IIC Gb/Ex e IIC Gb II 1D Ex ta IIIC Da I M2 Ex d I Mb/Ex e I Mb
Normas: EN 60079-0:2012, 60079-1:2007, 60079-7:2007, 60079-31:2009
Clase de protección: IP67
Rango de temperatura: -20 °C a +100 °C / -30 °C a +150 °C (según configuración)
Tuerca de cierre: Latón niquelado
Inserto de sujeción: PA6 V0
Anillo de estanqueidad: TPV
Aro: PA6 V0
Casquillo: Aluminio / latón
Cuerpo de prensaestopas: Latón niquelado
Junta tórica: NBR / silicona
Rosca de conexión: Métrica EN (60423)/ASME B 10.20.1 / DIN 259
Propiedades: Fácil montaje
Versiones: Cuerpo fijo o giratorio
Compatibilidad: Para uso con conductos LGT, CTS y CTPS
Datos técnicos - PG / CUERPO FIJO / GIRATORIO
Código | Rosca AG | Medida espiral | GL min. Mm | B mm | C mm | D mm | Cables mm
ExMLSRP 00 | PG 7 | 10-1/4" | 15 | 20 | 22 | 14 | 3-6,5
ExMLSRP 1A | PG 9 | 10-1/4" | 15 | 20 | 22 | 17 | 4-8
ExMLSRP 01 | PG 11 | 13-3/8" | 15 | 24 | 26 | 20 | 5-10
ExMLSRP 2A | PG 13,5 | 16-1/2" | 15 | 27 | 29 | 22 | 6-12
ExMLSRP 02 | PG 16 | 16-1/2" | 15 | 27 | 29 | 24 | 10-14
ExMLSRP 03 | PG 21 | 21-3/4" | 15 | 33 | 35 | 30 | 13-18
ExMLSRP 04 | PG 29 | 26-1" | 15 | 43 | 45 | 40 | 18-25
ExMLSRP 05 | PG 36 | 35-1 1/4" | 15 | 52 | 54 | 50 | 22-32
ExMLSRP 06 | PG 42 | 40-1 1/2" | 15 | 60 | 63 | 57 | 30-38
ExMLSRP 07 | PG 48 | 51-2" | 15 | 74 | 77 | 64 | 34-44
Datos técnicos - MÉTRICO / CUERPO FIJO / GIRATORIO
Código | Rosca AG | Medida espiral | GL min. Mm | B mm | C mm | D mm | Cables mm
ExMLSRM 00 | M 12 x 1,5 | 10-1/4" | 15 | 20 | 22 | 14 | 3-6,5
ExMLSRM 1A | M 16 x 1,5 | 10-1/4" | 15 | 20 | 22 | 18 | 4-8
ExMLSRM 01 | M 16 x 1,5 | 13-3/8" | 15 | 24 | 26 | 18 | 4-8
ExMLSRM 02 | M 20 x 1,5 | 16-1/2" | 15 | 27 | 29 | 22 | 6-12
ExMLSRM 03 | M 25 x 1,5 | 21-3/4" | 15 | 33 | 35 | 27 | 10-14
ExMLSRM 04 | M 32 x 1,5 | 26-1" | 15 | 43 | 45 | 34 | 13-18
ExMLSRM 05 | M 40 x 1,5 | 35-1 1/4" | 15 | 52 | 54 | 43 | 18-25
ExMLSRM 06 | M 50 x 1,5 | 40-1 1/2" | 15 | 60 | 63 | 55 | 22-32
ExMLSRM 07 | M 63 x 1,5 | 51-2" | 15 | 74 | 77 | 68 | 34-44
ExMLSRM 08 | M 72 x 1,5 | 63-2 1/2" | 20 | 90 | 90 | 85 | 45-55
ExMLSRM 09 | M 75 x 1,5 | 78-3" | 20 | 105 | 110 | 90 | 50-63
ExMLSRM 10 | M 90 x 2 | 102-4" | 20 | 136 | 140 | 100 | 60-70
Características / especificaciones técnicas
- Certificado: IEP 15 ATEX 0355 U
- Código de protección: II 2G Exd IIC Gb/Ex e IIC Gb II 1D Ex ta IIIC Da I M2 Ex d I Mb/Ex e I Mb
- Normas: EN 60079-0:2012, 60079-1:2007, 60079-7:2007, 60079-31:2009
- Clase de protección: IP67
- Rango de temperatura: -20 °C a +100 °C y -30 °C a +150 °C (según configuración)
- Materiales: Tuerca y cuerpo de prensaestopas: latón niquelado; Casquillo: aluminio o latón; Inserto de sujeción y aro: PA6 V0; Anillo de estanqueidad: TPV; Junta tórica: NBR o silicona
- Estándares de rosca: Métrica EN (60423), ASME B 10.20.1, DIN 259
- Versiones: Cuerpo fijo o giratorio
- Compatibilidad: Uso con conductos LGT, CTS y CTPS
