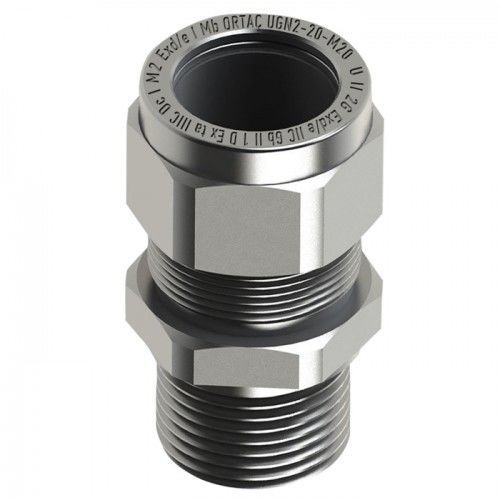

Prensaestopas de latón UNZEN series
de latón niqueladode aluminiode acero inoxidable

Prensaestopas de latón - UNZEN series - ORTAC - de latón niquelado / de aluminio / de acero inoxidable
Prensaestopas de latón - UNZEN series - ORTAC - de latón niquelado / de aluminio / de acero inoxidable
Prensaestopas de latón - UNZEN series - ORTAC - de latón niquelado / de aluminio / de acero inoxidable - imagen - 2
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de ORTAC

Características

Material
de latón niquelado, de latón, de acero inoxidable, de aluminio
Tipo de protección
antideflagrante, IP68, para zona peligrosa
Otras características
NPT, métrico, para cable no armado, de rosca
Diámetro del cable

Máx.: 67,9 mm
(2,67 in)

Mín.: 6,1 mm
(0,24 in)

Diámetro de roscado

Máx.: 75 mm
(2,95 in)

Mín.: 16 mm
(0,63 in)

Temperatura de servicio

Máx.: 180 °C
(356 °F)

Mín.: -60 °C
(-76 °F)

Descripción

UNZEN Series Unarmoured Ex Proof Cable Glands - UG

Detalles del producto
  • Tipo: UAG (Un-armoured) prensaestopas para cables sin armadura
  • Código de protección: II 2G Ex d IIC Gb / II 2G Ex e II Gb / I M2 Ex d I Mb / I M2 Ex e I Mb / Ex tb IIIC Db
  • Certificado: IEP 14 ATEX 0217U
  • Materiales: latón MS58 (con o sin niquelado), acero inoxidable AISI303 / 316L, aluminio
  • Normas: EN 60079-0:2012; EN 60079-7:2007; EN 60079-1:2007; EN 60079-31:2009
  • Clase de protección: IP68
  • Rango de temperatura (según junta): NBR -30 °C a +120 °C; NEOPRENE -40 °C a +100 °C; SILICONA -60 °C a +180 °C; TPE/V -30 °C a +100 °C
  • Áreas de aplicación: ZONA 1, ZONA 2, ZONA 21, ZONA 22; Grupos de gas: IIA, IIB, IIC
  • Tipo de cable: sin armadura


Datos técnicos - Tamaños
  • 16 — Código: UGXX/16/X | Rosca: M16x1.5 | NPT: 1/2 in | B Min: 6.1 mm | B Max: 11.6 mm | GL min: 15 mm | C: 20 mm | B: 24 mm
  • 20s — Código: UGXX/20s/X | Rosca: M20sx1.5 | NPT: 1/2 in | B Min: 6.1 mm | B Max: 13.2 mm | GL min: 15 mm | C: 24 mm | B: 24 mm
  • 20 — Código: UGXX/20/X | Rosca: M20x1.5 | NPT: 1/2 in | B Min: 9.5 mm | B Max: 15.9 mm | GL min: 15 mm | C: 24 mm | B: 24 mm
  • 25 — Código: UGXX/25/X | Rosca: M25x1.5 | NPT: 3/4 in | B Min: 12.5 mm | B Max: 20.5 mm | GL min: 15 mm | C: 30 mm | B: 30 mm
  • 32 — Código: UGXX/32/X | Rosca: M32x1.5 | NPT: 1 in | B Min: 18.2 mm | B Max: 26.2 mm | GL min: 15 mm | C: 38 mm | B: 38 mm
  • 40 — Código: UGXX/40/X | Rosca: M40x1.5 | NPT: 1-1/4 in | B Min: 23.7 mm | B Max: 33.9 mm | GL min: 15 mm | C: 45 mm | B: 45 mm
  • 50 — Código: UGXX/50/X | Rosca: M50x1.5 | NPT: 1-1/2 in | B Min: 27.9 mm | B Max: 40.4 mm | GL min: 15 mm | C: 55 mm | B: 55 mm
  • 63s — Código: UGXX/63s/X | Rosca: M63sx1.5 | NPT: 2 in | B Min: 40.4 mm | B Max: 51.0 mm | GL min: 15 mm | C: 70 mm | B: 70 mm
  • 63 — Código: UGXX/63/X | Rosca: M63x1.5 | NPT: 2-1/2 in | B Min: 47.2 mm | B Max: 55.9 mm | GL min: 15 mm | C: 70 mm | B: 80 mm
  • 75s — Código: UGXX/75s/X | Rosca: M75sx1.5 | NPT: 2-1/2 in | B Min: 52.8 mm | B Max: 59.0 mm | GL min: 15 mm | C: 80 mm | B: 80 mm
  • 75 — Código: UGXX/75/X | Rosca: M75x1.5 | NPT: 3 in | B Min: 59.1 mm | B Max: 67.9 mm | GL min: 15 mm | C: 90 mm | B: 90 mm


Especificaciones técnicas
  • Tipo: prensaestopas UAG para cables sin armadura
  • Código de protección y certificación: II 2G Ex d IIC Gb / II 2G Ex e II Gb / I M2 Ex d I Mb / I M2 Ex e I Mb / Ex tb IIIC Db — Certificado IEP 14 ATEX 0217U
  • Materiales: latón MS58 (opción niquelado), acero inoxidable AISI303 / 316L, aluminio
  • Normas: EN 60079-0:2012; EN 60079-7:2007; EN 60079-1:2007; EN 60079-31:2009
  • Protección de entrada: IP68
  • Rangos de temperatura por material de sello: NBR -30 °C a +120 °C; Neoprene -40 °C a +100 °C; Silicona -60 °C a +180 °C; TPE/V -30 °C a +100 °C
  • Ámbitos de uso: áreas con atmósferas peligrosas ZONE 1/2/21/22 y grupos de gas IIA, IIB, IIC
  • Compatibilidad de cable: cables sin armadura; consulte los códigos y tamaños arriba indicados
