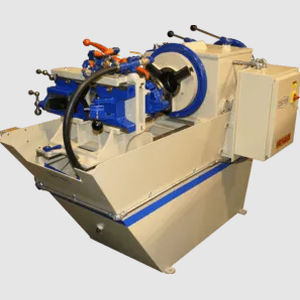

Máquina de roscar tubos semiautomática Oster 784

Descripción general
La máquina de roscar Oster 784 es una máquina industrial diseñada específicamente para filetear tubos y pernos con capacidad de 4". Indicada para taller o obra cuando la producción, el tamaño de la pieza y la calidad del roscado son requisitos clave. Construcción con piezas mecanizadas de precisión y base totalmente fabricada para uso industrial continuado.

Capacidades
Rango estándar de tubos: 3/8" a 4"
Rango extra de tubos*: 1/4"
Rango estándar de pernos: 1/2" a 3"
Rango extra de pernos*: 3/8" a 11/16"

Especificaciones generales
Velocidades del husillo, variables: 16-23-35-51
Recorrido del carro: 15"
Longitud: 5' 9"
Ancho: 3' 5"
Altura: 4' 4"
Peso neto: 1950 lbs.
Peso de envío: 2300 lbs.

Ventajas de la máquina Oster 784 capacidad 4"

• Construcción de servicio pesado y componentes industriales para uso continuo.
• Las matrices cortan cono completo en tubo de 2", más anchas que las matrices de competidores.
• Matrices grandes y robustas disponibles para tamaños de 2,5"–4".
• Agarre estándar cubre tubos 1/2"–4" y pernos 5/8"–3"; mandril auxiliar opcional permite bajar a 1/8" tubo / 1/4" perno.
• Carruaje de hierro fundido, piezas mecanizadas y base completamente fabricada.

Tamaños de rosca / Formas de rosca

• NPT (National Pipe Taper)
• NPTF (National Pipe Taper-Fuel, Dryseal)
• NPS (National Pipe Straight)
• NPSL (National Pipe Straight-Locknut)
• BSPT (British Standard Pipe Taper)
• BSPP (British Standard Pipe Parallel)
• UNC (Unified Coarse Pitch Threads)
• UNF (Unified Fine Pitch Thread)
• Métrica paso grueso
• Métrica paso fino
• ACME
• Roscas diestra y zurda

Consideraciones

• La máquina se opera manualmente por un operario; no se requiere formación especial para la operación básica.
• Las posibilidades de automatización completa son limitadas; adecuada para flujos manuales y semiautomatizados.

Características
Corte, escariado & biselado
Las herramientas de corte y biselado tipo torno están montadas en un raíl transversal en la parte trasera de la cabeza de la matriz. El escariador es tipo oscilante para un acabado interno preciso.

Cabezas de matrices accionadas por palanca
Dos cabezas de matrices extraíbles de apertura rápida y accionadas por palanca cubren toda la gama de tubos y pernos. Ambas incluyen bloqueo positivo y ajuste simultáneo de las matrices para roscas sobredimensionadas o subdimensionadas. Cambio de matriz rápido y sin herramientas.

Control del motor
Arranque magnético reversible con estación de botones y selector JOG-RUN para el volteo del husillo y facilitar el cambio de engranajes. Entrada 230/460V; control de la máquina convertido a 120V para seguridad del operario.

Montaje del motor & transmisión
El motor está montado en una placa ajustable y transmite mediante tres correas en V a una transmisión selectiva tipo engranaje. Las correas en V amortiguan impactos y aseguran funcionamiento silencioso. Todos los ejes montados sobre rodamientos de bolas.

Equipo estándar suministrado

• Cabezas de matrices - Dos cabezas: una para tamaños hasta 2" y otra para 2-1/2" a 4".
• Matrices - Dos juegos cubriendo el rango estándar 1" a 4". Solo mano derecha. Un juego en acero rápido Symbol QUAD (1"–2") y un juego Symbol 74 (2-1/2"–4"). Rosca izquierda disponible con cabeza y matrices opcionales.
• Escariador - Tipo oscilante.
• Cortador - Herramienta de corte tipo torno con dispositivo de centrado de doble V-block.
• Herramienta de biselado - Montada en el bloque de corte.
• Mandril frontal - Mandril universal de tres mordazas sin llave para agarre.
• Mandril de centrado trasero - Mandril universal de tres mordazas sin llave para centrado.
• Motor - 5 hp, 1800 rpm, 3 fases, 60 Hz. 230 o 460 V (otros motores disponibles).
• Control motor - Arranque magnético reversible y estación de botones con circuito de control 120V de seguridad.
• Calibre - Tipo tambor de lectura directa montado en la rueda a mano del carro.
• Bomba de aceite - Accionada por correa en V desde el motor.
• Aceite - Aceite para corte de rosca, diez galones — Oster "OSTO".

Accesorios

• Accesorio para fresado tipo Victaulic — garantiza profundidad, ancho y distancia correctas desde el extremo del tubo (opcional).
• Mandril de agarre trasero No. 02969 — reemplaza el mandril de centrado trasero; mordazas triflanges sin llave para agarre universal.
• Accesorios adicionales: mandril Nipple No. 200, mandril Nipple No. 4.

Especificaciones técnicas

• Modelo: Oster 784
• Capacidad estándar de tubo: 3/8" a 4"
• Capacidad extra de tubo: 1/4"
• Capacidad estándar de perno: 1/2" a 3"
• Capacidad extra de perno: 3/8" a 11/16"
• Velocidades del husillo (variables): 16-23-35-51
• Recorrido del carro: 15"
• Longitud total: 5' 9"
• Ancho total: 3' 5"
• Altura total: 4' 4"
• Peso neto: 1950 lbs.
• Peso de envío: 2300 lbs.
• Motor: 5 hp, 1800 rpm, 3 fases (230/460 V)
