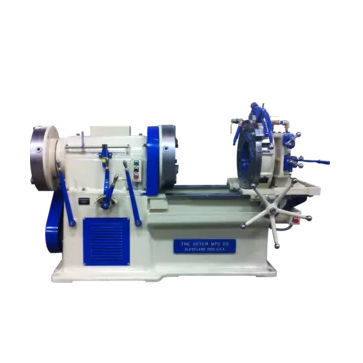

Máquina de roscar tubos automática 8R

Descripción del producto
El Oster 8R Rapiduction es una máquina industrial para roscado de tubos y pernos, adecuada para taller y trabajo en campo. Presenta una construcción pesada con guías y rodamientos rectificados a mano para mantener la alineación y precisión. Dos palancas de embrague (delanteras y traseras) junto con el mandril de brida trasero facilitan el montaje y desmontaje de accesorios.

Capacidades de roscado
Capacidad estándar de tubo: 2.5" a 8"
Capacidad estándar de perno: 2" a 6"

Especificaciones generales
Velocidades del husillo (variables): 7-9-14-21-26-42
Recorrido del carro: 25"
Longitud: 98.5"
Ancho: 50"
Altura: 62.5"
Peso neto: 7,640 lb
Peso para envío: 7,940 lb

Sin cambio de cabezal
Un único cabezal de dados rosca todos los tamaños de tubo de 2.5" a 8" sin necesidad de cambiar cabeza, soportes o dados (usa dados Symbol 8R).

Dados radiales
Los dados en acero herramienta M2 se sujetan en portadados de acero duradero; un juego cubre todos los tamaños del mismo paso y cono.

Accesorios

• Accesorio de ranurado tipo Victaulic — asegura la profundidad, anchura y distancia correctas desde el extremo del tubo para aplicaciones Victaulic; disponible como equipo opcional para el 8R.
• Modelo 8T — versión para roscado A.P.I. de precisión; incorpora husillo de avance, accesorio de cono y un cabezal de dados con cortadores tangenciales.
• Accesorios adicionales: mandril No. 6 para nipple, soportes de tubo ajustables y aceite de corte Oster "OSTO".

Equipo estándar suministrado

• Motor: 7.5 hp, 1,200 rpm, 3 fases, 60 Hz; 230 o 460 V (motores con otras especificaciones disponibles).
• Control del motor: arrancador magnético reversible y estación de pulsadores con circuito de control de seguridad de 120 V en los mandos de la máquina.
• Cabezal de dados: uno radial, de apertura rápida, regulable para la gama estándar.
• Portadados: un juego que cubre la gama estándar de tubos.
• Dados: un juego (Symbol 8R), acero rápido, cubriendo 2.5"–8".
• Alesador: tipo oscilante.
• Dispositivo de corte: herramienta de corte tipo torno con bloque de centrado de doble V.
• Herramienta de biselado: tipo torno, montada en el bloque de corte.
• Mandril delantero: potente de tres mordazas universal.
• Mandril trasero: mordaza de tres bridas, agarre universal.
• Calibre: tipo tambor de lectura directa montado en la rueda del carro.
• Bomba de aceite: tipo engranaje interno con inversión automática.
• Aceite: treinta galones de aceite de corte Oster "OSTO".

Vídeo
Vídeo disponible que muestra la máquina de roscado Oster 8R.

Especificaciones técnicas

• Capacidad estándar de tubo: 2.5" a 8"
• Capacidad estándar de perno: 2" a 6"
• Velocidades del husillo (variables): 7-9-14-21-26-42
• Recorrido del carro: 25"
• Dimensiones (L x A x H): 98.5" x 50" x 62.5"
• Peso neto: 7,640 lb; Peso para envío: 7,940 lb
• Motor: 7.5 hp, 1,200 rpm, 3 fases, 60 Hz (230 o 460 V)
• Control del motor: arrancador magnético reversible con circuito de control de 120 V
• Cabezal de dados: radial de apertura rápida (no requiere cambio de cabezal en la gama)
• Dados: acero rápido, Symbol 8R (cubre 2.5"–8")
• Alesador: tipo oscilante
• Corte: hoja tipo torno con centrado por doble V
• Biselado: tipo torno
• Mandril delantero: tres mordazas universales
• Mandril trasero: mordaza de tres bridas universal
• Calibre: tipo tambor de lectura directa en la rueda del carro
• Bomba de aceite: tipo engranaje interno, inversión automática
• Capacidad de aceite: treinta galones de aceite de corte Oster "OSTO"
