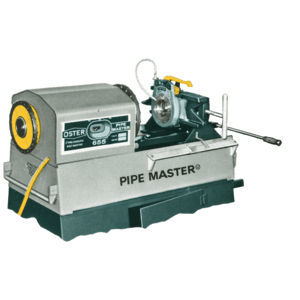

Máquina de roscar tubos automática Oster 654

Resumen del producto
Los modelos Oster Pipe Master 654 y 655 son máquinas portátiles para roscar tubos y pernos, diseñadas para talleres y mantenimiento. Guías planas sobre una base de acero fabricada y un diseño con buen acceso facilitan la calidad constante del roscado y el mantenimiento.

Capacidades de roscado
Capacidad perno: 1/4 in a 2 in
Capacidad tubo: 1/8 in a 2 in

Especificaciones generales
Altura: 17.25 in (654 y 655)
Longitud: 39.5 in (654 y 655)
Anchura: 17.5 in (654 y 655)
Peso neto: 654 = 265 lbs; 655 = 260 lbs
Peso de envío: 654 = 305 lbs; 655 = 300 lbs

Oster 655 con herramientas slide-in
El 655 acepta herramientas slide-in para cambios rápidos y formación fiable de roscas en uso continuado. Las herramientas slide-in facilitan la alineación y el reemplazo.

Cabezal 'Roll-Over'
El exclusivo cabezal 'Roll-Over' (estándar) permite acceso rápido al motor, escobillas y caja de interruptores. Quitando un pasador, el cabezal se pivota hacia atrás para mantenimiento e inspección.

654 – equipado con herramientas swing-over
El 654 está equipado con herramientas Quad II swing-over que incluyen un sistema de apertura automática que asegura la longitud correcta de rosca NPT y un engrase a través de la cabeza del dado.

Características de las máquinas 654/655

• Guías planas
• Construcción en acero fabricado
• Insertos de mordaza del chuck patentados
• Cortador 'see-thru' en el 654 para indicar el lugar de corte
• Sistema de refrigeración/engrase a través de la cabeza en el 654
• Cabezal de dados de apertura automática o manual
• Accesorio opcional para 'romper' accesorios

Equipo estándar suministrado

• Motor: monofásico universal, reversible, velocidad variable — especificar 120 o 240 V AC, 1 fase 50–60 Hz; nominal 1/2 HP (desarrolla hasta 2 HP). Velocidades de husillo (sin carga): estándar 38 RPM; opción 60 RPM.
• Interruptor: interruptor de inversión de servicio pesado; interruptor de pie de seguridad incluido (la máquina opera solo con el pie en el interruptor).
• Cabezal de dados: uno tipo Quad II de apertura rápida — capacidad 1/8 in a 2 in para tubos.
• Dados: dos juegos de dados HSS para tubos (dies mano derecha): un juego (1/2 in y 3/4 in), un juego (1 in a 2 in).
• Alesador: tipo hoja desmontable.
• Cortador: tipo rodillo auto-centrante (tipo hoja disponible con 655).
• Chuck delantero: agarre rápido y positivo; sujeta en ambos sentidos, con insertos de mordaza reemplazables.
• Chuck trasero de centrado: tipo giratorio; el tornillo sin fin acciona tres guías simultáneamente.
• Bomba de aceite: bomba reversible de paletas accionada por engranajes con válvula de alivio.
• Aceite para corte de rosca: Oster 'OSTO' aceite oscuro para roscado — dos galones suministrados.

Especificaciones técnicas

• Modelo/Serie: Oster 654/655
• Capacidades de roscado: perno 1/4 in a 2 in; tubo 1/8 in a 2 in
• Dimensiones (L x A x H): 39.5 in x 17.5 in x 17.25 in (ambos modelos)
• Peso neto: 654 = 265 lbs; 655 = 260 lbs
• Peso de envío: 654 = 305 lbs; 655 = 300 lbs
• Motor: monofásico universal, reversible, velocidad variable; especificar 120 o 240 V AC, 1 fase 50–60 Hz; nominal 1/2 HP (desarrolla hasta 2 HP)
• Velocidades de husillo (sin carga): estándar 38 RPM; opcional 60 RPM
• Cabezal de dados: Quad II de apertura rápida, capacidad 1/8 in a 2 in para tubos
• Dados suministrados: dos juegos de dados HSS para tubos (mano derecha)
• Cortador: tipo rodillo auto-centrante (tipo hoja disponible en 655)
• Alesador: tipo hoja desmontable
• Chucks: chuck delantero rápido y positivo con insertos reemplazables; chuck trasero rotativo de centrado
• Bomba de aceite: bomba reversible de paletas accionada por engranajes con válvula de alivio
• Aceite para roscado: Oster 'OSTO' (2 galones suministrados)
