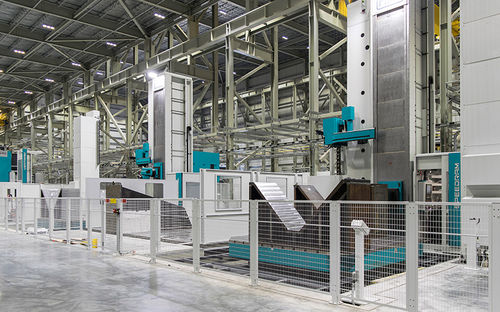

Mandrinadora-fresadora CNC SPEEDRAM series

horizontalde suelo4 ejes

Descripción del producto
Las máquinas de mandrinado y fresado SPEEDRAM combinan guías hidrostáticas, alta rigidez y elevado par de husillo para proporcionar precisión en piezas de tamaño medio y grande cuando se prefiere el mecanizado horizontal.

Diseño y características
Las máquinas incorporan guías hidrostáticas precargadas en los ejes X e Y para maximizar la rigidez y la amortiguación de vibraciones. El ram está guiado dentro de la bancada por apoyos hidrostáticos y equipa una barra de mandrinado con transmisión mecánica. Tanto el ram como la barra incluyen sistemas de retroalimentación para compensar las dilataciones térmicas, asegurando precisión y amortiguación localizada de vibraciones.

Ingeniería y personalización
Las estructuras se han estudiado por elementos finitos para optimizar masas y garantizar rigidez estática y dinámica así como simetría térmica. SPEEDRAM puede configurarse según los requisitos con:

• una amplia gama de cabezales de sujeción CNC estándar o personalizados
• diferentes mesas de fresado o torneado
• diversos cargadores de herramientas y cargadores para herramientas y cabezales CNC

Controles
Desde el punto de vista del software, se puede seleccionar CNC Siemens, Heidenhain o Fanuc.

Información técnica
La gama SPEEDRAM ofrece recorridos del eje Y de hasta 10 m, recorridos del ram entre 1200 mm y 2000 mm y barras de mandrinado de 130 mm a 300 mm.

Área de trabajo (valores)
Recorrido eje X (Columna): 5000
+N X 1000
Recorrido eje Y (Cabezal): 2000 - 10000
Recorrido eje Z (Ram): 1200 - 2000
Recorrido eje W (Husillo de mandrinado): 800 - 1600
Recorrido combinado Z+W: 2000 - 3600

Cabezal - Ram
Sección del ram: 430x430 - 600x600
Diámetro del husillo de mandrinado: 130 - 300 mm
Transmisión del husillo: 2/3 gamas
Potencia husillo (S1): 41 - 138 kW
Par husillo (S1): 1389 - 18551 Nm
Velocidad husillo: 1500 - 4000 rpm

Características de los ejes lineales
Avance rápido ejes X, Y, Z, W: hasta 30000 mm/min

Especificaciones técnicas

• Nombre del modelo: SPEEDRAM
• Tipo de máquina: Máquina de mandrinado y fresado horizontal de bancada
• Características principales: guías hidrostáticas en ejes X e Y; ram guiado por apoyos hidrostáticos; barra de mandrinado con transmisión mecánica; retroalimentación por dilatación térmica en ram y barra
• Recorrido eje Y: hasta 10 m
• Recorrido del ram (Z): 1200 - 2000 mm
• Diámetro de la barra de mandrinado: 130 - 300 mm
• Recorrido eje X (columna): 5000 mm (incrementos opcionales: +N x 1000)
• Recorrido eje Y (cabezal): 2000 - 10000 mm
• Recorrido combinado Z+W: 2000 - 3600 mm
• Potencia husillo (S1): 41 - 138 kW
• Par husillo (S1): 1389 - 18551 Nm
• Velocidad husillo: 1500 - 4000 rpm
• Avance rápido (X,Y,Z,W): hasta 30000 mm/min
• Transmisión husillo: 2/3 gamas
