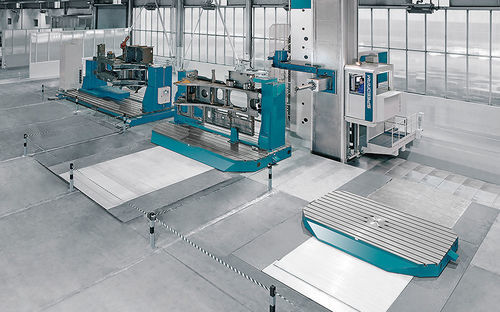

Mandrinadora-fresadora CNC SPEEDRAM HP series

horizontalde suelopara piezas de gran tamaño

Resumen
Las máquinas de mandrinado y fresado PAMA Speedram HP combinan amortiguación elevada, alta rigidez y elevadas velocidades de husillo con compensación térmica para ofrecer precisión en piezas medianas y grandes en procesos horizontales.

Tipo
Máquina de mandrinado y fresado horizontal tipo suelo.

Características de diseño
Las PAMA Speedram HP incorporan guías hidrostáticas precargadas en los ejes X e Y para maximizar rigidez y amortiguación de vibraciones. El cabezal móvil (ram) se guía en el cabezal mediante almohadillas hidrostáticas y dispone de una barra de mandrinado con transmisión Direct Drive. El ram y la barra incorporan sistemas de retroalimentación para compensar las dilataciones térmicas, garantizando precisión y amortiguación local de vibraciones.

Personalización y configuración

• Amplia gama de cabezas portaherramientas estándar o a medida
• Variadas opciones de mesas de fresado o torneado
• Diversos cargadores de herramientas y cargadores para herramientas y cabezas portaherramientas

Sistemas de control
La gama puede equiparse con CNC de Siemens, Heidenhain o Fanuc.

Información técnica (resumen)
Los modelos PAMA Speedram HP ofrecen recorridos Y de hasta 10.000 mm, recorridos del ram entre 1.200 mm y 2.500 mm y diámetros de barra de mandrinado de 120 mm a 180 mm.

Área de trabajo (mm)
Recorrido eje X (Columna): 5000 ; +N x 1000
Recorrido eje Y (Cabezal): 2000 - 10000
Recorrido eje Z (Ram): 1200 - 2500
Recorrido eje W (Husillo de mandrinado): 600 - 1000
Recorrido Z+W combinado: 1800 - 3500

Cabezal - Ram
Sección del ram: 430x430 - 600x600
Diámetro husillo de mandrinado: 120 - 180
Transmisión del husillo: Direct Drive
Potencia husillo (S1): 66 - 108 kW
Par husillo (S1): 1175 - 3900 Nm
Velocidad husillo: 3000 - 5000 rpm

Características de los ejes lineales
Avance rápido ejes X, Y, Z, W: hasta 30000 mm/min

Especificaciones técnicas

• Tipo de máquina: Máquina de mandrinado y fresado horizontal tipo suelo
• Guías hidrostáticas: Precargadas en ejes X e Y
• Guiado del ram: Almohadillas hidrostáticas dentro del cabezal
• Transmisión de la barra de mandrinado: Direct Drive
• Compensación térmica: Sistemas de retroalimentación en ram y barra
• Recorridos Y: hasta 10 m
• Recorridos ram (Z): 1200 - 2500 mm
• Diámetro barra de mandrinado: 120 - 180 mm
• Recorrido eje X (columna): 5000 mm (modular +N x 1000)
• Recorrido eje Y (cabezal): 2000 - 10000 mm
• Recorrido eje W (husillo de mandrinado): 600 - 1000 mm
• Recorrido combinado Z+W: 1800 - 3500 mm
• Opciones sección ram: 430x430 mm - 600x600 mm
• Potencia husillo (S1): 66 - 108 kW
• Par husillo (S1): 1175 - 3900 Nm
• Velocidad husillo: 3000 - 5000 rpm
• Avance rápido (X,Y,Z,W): hasta 30000 mm/min
• Opciones CNC: Siemens, Heidenhain, Fanuc
