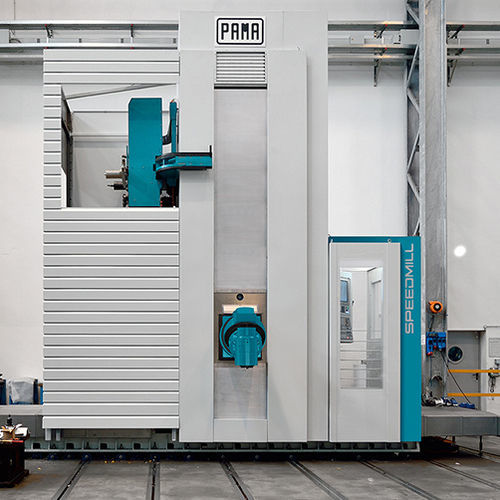

Mandrinadora-fresadora CNC SPEEDMILL B series

horizontalde columna4 ejes

Resumen
Las máquinas de taladrado y fresado PAMA Speedmill B combinan un alto nivel de amortiguación, dinámicas de ejes elevadas y altas velocidades de husillo con precisión de mecanizado para piezas medianas y grandes donde se prefiere el mecanizado horizontal.

Concepción y construcción
La Speedmill B dispone de una columna termo-simétrica con cabeza montada centralmente para maximizar la estabilidad geométrica. Guías por rodillos en los ejes X e Y optimizan la dinámica de los ejes. El vástago está guiado dentro de la cabeza por cojinetes hidrostáticos y equipado con una barra de taladrado en transmisión Direct Drive. Tanto el vástago como la barra de taladrado incorporan sistemas de retroalimentación que compensan las dilataciones térmicas, garantizando exactitud, rigidez y amortiguación local de vibraciones.

Control térmico, lubricación y cinemática
Las cabezas auxiliares CNC están termostabilizadas mediante recirculación de fluido a temperatura controlada. Para alcanzar altas velocidades, precisión y resistencia al desgaste de las unidades cinemáticas, la lubricación se realiza mediante sistemas de recirculación aire-aceite o aceite climatizado.

Personalización y software

• Amplia gama de mesas de fresado o torneado
• Amplia gama de almacenes de herramientas y almacenes para herramientas y cabezas auxiliares

Desde el punto de vista CNC, la gama puede configurarse con controles Siemens, Heidenhain o Fanuc.

Información técnica (resumen)
La gama PAMA Speedmill B ofrece recorridos en Y de hasta 5000 mm, recorridos del vástago de 1200 a 2000 mm y diámetros de husillo de 120 a 160 mm.

Área de trabajo (tabla)
Recorrido eje X (Columna): 5000 mm; +N x 1000
Recorrido eje Y (Cabezal): 2000 - 5000 mm
Recorrido eje Z (Vástago): 1200 - 2000 mm
Recorrido eje W (Husillo de taladrado): 600 - 1000 mm
Recorrido ejes Z+W: 1800 - 3000 mm

CABEZA - VÁSTAGO (tabla)
Sección del vástago: 430x430 - 500x500 mm
Diámetro de husillo de taladrado: 120 - 160 mm
Transmisión del husillo: Direct Drive
Potencia husillo (S1): 66 - 82 kW
Par husillo (S1): 1175 - 2494 Nm
Velocidad husillo: 4000 - 5000 rpm

CARACTERÍSTICAS DE LOS EJES LINEALES (tabla)
Avance rápido ejes X, Y, Z, W: hasta 35000 mm/min

Notas
Las estructuras de la máquina se desarrollan mediante análisis por elementos finitos para optimizar las masas y garantizar alta rigidez estática y dinámica y termo-simetría. El vástago se guía por cojinetes hidrostáticos y la máquina incluye avanzados sistemas de compensación térmica para asegurar la precisión.
