Descripción
Descripción general del producto
Plataforma AOI 3D polivalente diseñada para la inspección de SMT / PCB.
Combina la inspección de componentes, soldaduras y revestimientos conformados en una sola máquina.
Emplea un método de escaneo de línea láser para la medición e inspección 3D.
Capacidades clave
AOI 3D polivalente que permite la inspección de componentes, soldadura, pasta de soldadura, epoxi, revestimiento de conformación y defectos relacionados.
Inspección de componentes, soldadura y revestimiento de conformación con una sola máquina: flujo de trabajo de inspección unificado sin ciclos separados para cada tipo de inspección.
Método de escaneo de línea láser para la captura de datos 3D de alta precisión.
Detección de material extraño y contaminación; la inspección de alabeo de PCB se realiza sin tiempo de ciclo adicional.
Software de aplicación configurable según las necesidades del usuario: SPI (Inspección de pasta de soldadura) / AOI (Inspección óptica automatizada) / CCI (Inspección de revestimiento de conformación).
Los elementos de inspección incluyen SMD, pasta de soldadura, epoxi, revestimiento de conformación, etc.
Puntos de inspección y atributos medibles
Altura
Área
Volumen
Desalineación
Posición
Puente (puente de soldadura)
Anomalías de forma
Alabeo de PCB
Encogimiento / expansión de PCB (compensación automática)
Integración de procesos
Apoya la vinculación de retroalimentación y feedforward a los procesos aguas abajo/arriba para la optimización del proceso.
Notas adicionales
Diseñado para proporcionar múltiples funciones de inspección (SPI/AOI/CCI) mediante tipos de software de aplicación seleccionables, lo que permite flujos de trabajo de inspección adaptados a los requisitos del cliente.
Características / especificaciones técnicas

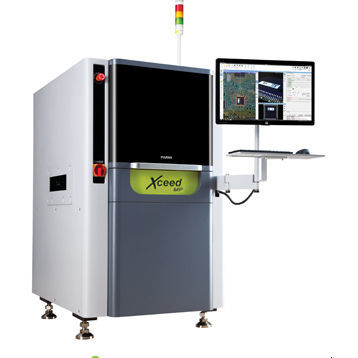

Nombre del producto: Xceed MP
Tipo de producto: AOI 3D multipropósito
Método de captura 3D: Láser Line Scan
Modos de inspección soportados: SPI / AOI / CCI (seleccionable por software)
Objetivos de inspección principales: Componentes SMD, pasta de soldadura, epoxi, revestimiento conformado
Parámetros medidos: altura, área, volumen, desplazamiento posicional, puenteado, defectos de forma
Condiciones de PCB manejadas: inspección de alabeo, compensación automática de contracción/expansión de PCB
Características del proceso: detección de materiales extraños/contaminación; inspección sin tiempo de ciclo adicional; integración de retroalimentación y alimentación para la optimización del proceso
Caso de uso típico: inspección unificada de componentes, soldadura y revestimiento de conformación en líneas de producción SMT
