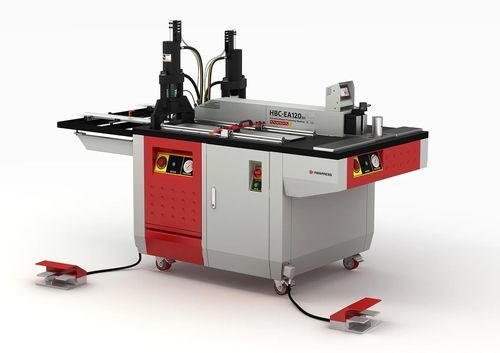

Centro de mecanizado electroducto de cobre punzonado HBC-EA120-EH

de corteplegadomóvil

Introducción
El HBC-EA120EH es una máquina 3 en 1 para barras colectoras que integra corte, punzonado y doblado en una unidad móvil. Procesa barras de cobre y aluminio hasta 120 × 12 mm y dispone de tres unidades hidráulicas independientes que permiten operar las estaciones simultáneamente con hasta tres operarios. Mantiene matrices intercambiables y múltiples moldes de doblado, ofreciendo una solución compacta y económica para talleres y líneas de producción.

Características principales

• Tres unidades hidráulicas separadas: corte, punzonado y doblado simultáneos
• Procesa cobre y aluminio hasta 120 × 12 mm
• Punzón con matrices cambiables redondas M6–M18; matrices ovales y rectangulares opcionales
• Dobladora con controlador de encoder de alta precisión; moldes opcionales: escalonado, canto y torsión
Localizador láser para punzonado; diámetro máximo de matriz/Ø20 mm
• Tope de longitud manual (versión EH) y rodillos laterales para manejo

Estación de doblado

• Controlador electrónico con compensación de rebote elástico
• Indicador digital de ángulo para repetibilidad
• Placas giratorias para proteger la superficie de la barra
• Moldes opcionales: escalonado, doblado por canto, torsión; molde móvil estándar radio 12 mm

Estación de punzonado

• Puntero láser para centrar los agujeros
• Matrices de cambio rápido: redondas M6–M18; ovales/rectangulares opcionales
• Placa extractora móvil y sistema hidráulico de doble efecto para evitar atascos
• Guías ajustables y rodillos laterales; tope de longitud manual con ajuste fino (EH)

Estación de corte

• Corte preciso con acabado de borde limpio
• Guía centrada y abrazadera de centrado para resultados repetibles
• Rodillos a ambos lados para facilitar la manipulación
• Tope de longitud manual con ajuste de alta precisión

Proceso y capacidad

• Funciones: Corte + Punzonado + Doblado (simultáneos)
• Capacidad máxima: 120 × 12 mm
• Diámetro máximo matriz/Ø20 mm
• Materiales: cobre y aluminio
• Tope de posicionamiento: manual (EH)

Potencia e hidráulica

• Tensión: 380 V AC, 3/50 Hz
• Potencia eléctrica total: 3 × 1,5 kW
• Presión de trabajo: 200 bar
• Capacidad de aceite hidráulico: 70 L (H68 recomendado)

Accesorios y operación

• Peso máquina: aprox. 700 kg
• Operarios: hasta 3 (uno por estación)
• Montaje: móvil con ruedas
• Dimensiones (L×W×H) mesa principal: 238 × 110 × 100 cm

Características / especificaciones técnicas

• Modelo: HBC-EA120EH
• Funciones: Corte, Punzonado, Doblado (simultáneos)
• Capacidad máxima: 120 × 12 mm
• Matrices de punzonado: redondas M6–M18 (oval/rect. opcional)
• Moldes de doblado: molde móvil estándar 12 mm; opcionales: escalonado, canto, torsión
• Controlador: controlador electrónico con encoder de alta precisión
• Tensión / Frecuencia: 380 V AC / 50 Hz
• Potencia total: 3 × 1,5 kW
• Presión: 200 bar
• Aceite hidráulico: H68 — 70 L
• Peso: ~700 kg
• Montaje: ruedas (móvil)
• Dimensiones mesa principal: 238 × 110 × 100 cm
