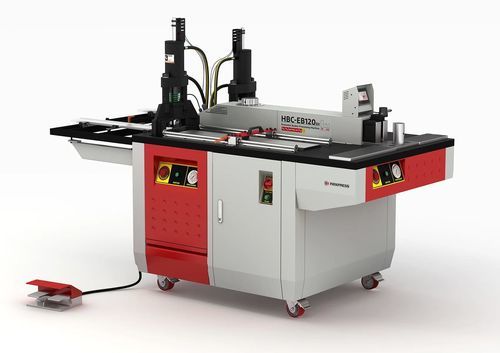

Centro de mecanizado electroducto de cobre económico HBC-EB120-EH

de cortepunzonadoplegado

Introducción
El HBC-EB120-EH es una máquina 3‑en‑1 para procesamiento de pletinas (corte, punzonado y doblado) que utiliza una unidad hidráulica única para funcionamiento secuencial, manteniendo el conjunto de herramientas y controles propios de modelos multi‑motor. Procesa pletinas de cobre y aluminio hasta 120 × 12 mm. El punzonado acepta dados circulares intercambiables M6–M18; dados ovales y rectangulares opcionales. La unidad de doblado admite matrices step, edge y twist opcionales y ofrece un radio de doblado de 12 mm. El controlador del doblador es electrónico con encoder de alta precisión, compensación de rebote y indicador digital de ángulo.

Funciones principales

• Estaciones 3‑en‑1: Corte, Punzonado, Doblado (selector de estación para operación secuencial)
• Estación de doblado: doblado hasta 120 × 12 mm; controlador electrónico con encoder y compensación de rebote; indicador digital de ángulo
• Estación de punzonado: dados intercambiables M6–M18; localizador láser de centro; dados ovales/rectangulares opcionales
• Estación de corte: corte de precisión para cobre y aluminio hasta 120 × 12 mm con abrazadera centralizadora y rodillos laterales
• IHM: interfaz de usuario para comandos y retroalimentación
• Guía manual y tope de longitud manual para posicionamiento X/Y y medición precisa
• Mesa auxiliar y rodillos laterales para soportar pletinas largas

Moldes y accesorios opcionales

• Molde step (opcional) para pliegues muy próximos
• Molde edge bending (opcional) para doblado por canto
• Molde twist (opcional) para operaciones de torsión
• Dados ovales y rectangulares (opcionales)
• Abrazadera centralizadora para centrado rápido (corte)

Notas de operación
El diseño con una única unidad de potencia reduce el coste de adquisición a costa de la operación secuencial: el operario selecciona la estación requerida y la máquina asigna la potencia hidráulica a esa función. Se mantienen funciones clave como el centrado láser, el indicador digital de ángulo y la compensación del doblado, proporcionando una solución compacta y flexible para fabricantes de cuadros MV/LV y talleres eléctricos.

Tabla - Especificaciones principales
Modelo: HBC-EB120-EH
Funciones: Corte + Punzonado + Doblado (3‑en‑1)
Capacidad máx. (sección): 120 × 12 mm
Materiales: Cobre y Aluminio
Potencia / motor: 1,7 kW (motor único, estaciones secuenciales)

Especificaciones técnicas

• Modelo: HBC-EB120-EH
• Marca: PAYAPRESS
• Funciones: Corte, Punzonado, Doblado (3‑en‑1)
• Capacidad máxima pletina: 120 × 12 mm
• Compatibilidad de materiales: Cobre y Aluminio
• Dados de punzonado: dados circulares intercambiables M6–M18; dados ovales/rectangulares opcionales
• Características del punzonador: localizador láser de centro
• Radio de doblado: 12 mm; soporta matrices step/edge/twist opcionales
• Controlador: controlador electrónico con encoder de alta precisión, compensación de rebote, indicador digital de ángulo
• Posicionamiento / tope: tope de longitud manual; guía manual para X/Y
• Diámetro máx. dado/ orificio: ≤ 20 mm
• Potencia total / motor: 1,7 kW (motor único para estaciones secuenciales)
• Tensión nominal: 380 V AC
• Frecuencia: 50 Hz
• Presión de trabajo: 200 bar
• Capacidad aceite hidráulico: 30 L
• Peso máquina: 650 kg
• Operadores: 1–2
• Montaje: ruedas
• Dimensiones (L × A × H): 237 × 110 × 172 cm
• Accesorios adicionales: abrazadera centralizadora (corte), matrices step/edge/twist opcionales, dados ovales/rectangulares opcionales
