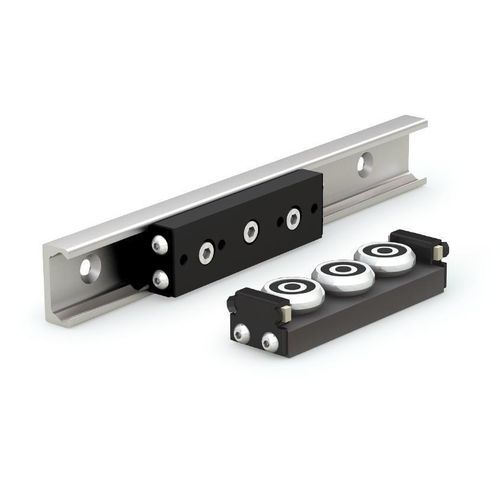

Guía lineal de rodillos Rail Standard

35 mm28 mm43 mm

Resumen
Las guías lineales estándar con riel de acero combinan rieles lineales de acero rectificados en forma de U con carros de aluminio de alta resistencia equipados con 3–5 rodillos de leva de acero (concéntricos y excéntricos). El riel define la trayectoria fija; el carro (slider) soporta y guía la carga en movimiento. Los rodillos concéntricos soportan la carga; los excéntricos permiten el ajuste para eliminar holguras, garantizando un movimiento suave y controlado.

Características de diseño

• Carros de aluminio de alta resistencia para soporte rígido y ligero
• 3–5 rodillos de leva de acero por carro (tipos concéntricos y excéntricos para carga y ajuste de holgura)
• Rieles lineales de acero rectificados en forma de U para guiado preciso y repetibilidad

Lubricación y protección contra la contaminación

• Escobillas de fieltro impregnadas de aceite integradas que suministran lubricación continua a las pistas
• Hoja raspadora elimina residuos y contaminantes para proteger las superficies de rodadura en entornos exigentes

Montaje y personalización

• Rieles disponibles con montaje por avellanado con fondo plano (agujeros de fondo plano para tornillos de cabeza fina que quedan al ras o por debajo de la superficie)
• Opción de montaje avellanado (agujeros angulados para tornillos cónicos que quedan totalmente al ras) mediante configuración

Rendimiento y aplicaciones

• Precarga ajustable para aumentar rigidez y estabilidad
• Capacidad dinámica máxima: 19.650 N
• Baja fricción y alta rigidez — adecuada para automatización compacta de alta velocidad, manejo de materiales y robótica
• Longitudes de riel disponibles hasta 3.200 mm

Especificaciones técnicas

• Material del carro: aluminio de alta resistencia
• Material de los rodillos: rodillos de leva en acero (concéntricos y excéntricos)
• Número de rodillos: 3–5 rodillos por carro (dependiendo del modelo)
• Perfil del riel: riel lineal de acero rectificado en forma de U
• Capacidad dinámica máxima: 19.650 N
• Lubricación integrada: escobillas de fieltro impregnadas de aceite
• Protección contra la contaminación: hoja raspadora
• Montaje: avellanado con fondo plano (estándar) o avellanado (configurable)
• Longitud máxima del riel: hasta 3.200 mm
• Aplicaciones típicas: automatización compacta de alta velocidad, manejo de materiales, robótica
