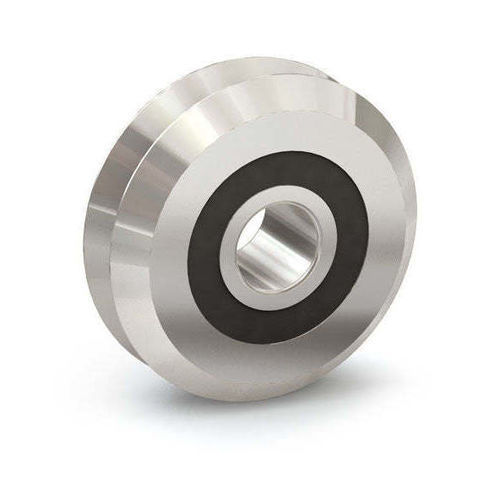

Rueda monobloque V

de acero inoxidablelisade bolas

Resumen
Las ruedas en V son rodillos de leva de precisión con una superficie de rodadura en V diseñadas para desplazarse por rieles en V coincidentes, pistas a 90° o superficies de eje redondo compatibles. Las V-Wheels de PBC Linear para la serie V-Guide® utilizan una disposición de rodamiento de contacto angular de doble hilera para soportar cargas radiales y axiales y proporcionar un movimiento guiado suave. Diámetros disponibles: 20, 30, 45 y 60 mm; se ofrecen varias variantes de material y sellado para aplicaciones industriales.

Características clave

• Diseño de rodamiento de contacto angular de doble hilera para cargas radiales y axiales combinadas
• Diámetros exteriores: 20 mm, 30 mm, 45 mm, 60 mm
• Opciones de material: acero para rodamientos 52100 y acero inoxidable 440
• Opciones de sellado: protegido (shielded), sellado (lubricación permanente), doble sellado inoxidable
• Compatible con bujes concéntricos y excéntricos en acero inoxidable 303 para posicionamiento fijo o ajuste de precarga
• Apto para rieles de 90° internos/externos y superficies de eje redondas compatibles

Rendimiento y especificaciones (según datos del producto)

• Capacidad de carga radial hasta 9.991 N (2.246 lb)
• Capacidad de carga axial hasta 2.313 N (520 lb)
• Rango de temperatura de funcionamiento: -20 °C a 80 °C (-4 °F a 176 °F)
• Velocidad máxima de rotación: 16.000 rpm
• Velocidad lineal admisible: hasta 13,23 m/s

Tabla de producto
Referencia | Diámetro (mm / in.) | Peso (g / oz) | Carga radial (N / lb) | Carga axial (N / lb) | Material | Característica
VW1 | 20 / 3/4 | 12 / 0.42 | 1.260 / 283 | 297 / 67 | Acero para rodamientos 52100 | Shielded
VWS1 | 20 / 3/4 | 12 / 0.42 | 1.260 / 283 | 297 / 67 | Acero para rodamientos 52100 | Sealed
VWSS1 | 20 / 3/4 | 12 / 0.42 | 1.260 / 283 | 297 / 67 | Acero inoxidable 440 | Sealed
VWSSXD1 | 20 / 3/4 | 12 / 0.42 | 1.260 / 283 | 297 / 67 | Acero inoxidable 440 | Double Sealed
VW2 | 30 / 1 1/4 | 40 / 1.41 | 2.730 / 614 | 632 / 142 | Acero para rodamientos 52100 | Shielded
VWS2 | 30 / 1 1/4 | 40 / 1.41 | 2.730 / 614 | 632 / 142 | Acero para rodamientos 52100 | Sealed
VWSS2 | 30 / 1 1/4 | 40 / 1.41 | 2.730 / 614 | 632 / 142 | Acero inoxidable 440 | Sealed
VWSSXD2 | 30 / 1 1/4 | 40 / 1.41 | 2.730 / 614 | 632 / 142 | Acero inoxidable 440 | Double Sealed
VW3 | 45 / 1 3/4 | 136 / 4.79 | 6.166 / 1.386 | 1.448 / 326 | Acero para rodamientos 52100 | Shielded
VWS3 | 45 / 1 3/4 | 136 / 4.79 | 6.166 / 1.386 | 1.448 / 326 | Acero para rodamientos 52100 | Sealed
VWSS3 | 45 / 1 3/4 | 136 / 4.79 | 6.166 / 1.386 | 1.448 / 326 | Acero inoxidable 440 | Sealed
VWSSXD3 | 45 / 1 3/4 | 136 / 4.79 | 6.166 / 1.386 | 1.448 / 326 | Acero inoxidable 440 | Double Sealed
VW4 | 60 / 2 1/4 | 285 / 10 | 9.991 / 2.246 | 2.313 / 520 | Acero para rodamientos 52100 | Shielded
VWS4 | 60 / 2 1/4 | 285 / 10 | 9.991 / 2.246 | 2.313 / 520 | Acero para rodamientos 52100 | Sealed
VWSS4 | 60 / 2 1/4 | 285 / 10 | 9.991 / 2.246 | 2.313 / 520 | Acero inoxidable 440 | Sealed
VWSSXD4 | 60 / 2 1/4 | 285 / 10 | 9.991 / 2.246 | 2.313 / 520 | Acero inoxidable 440 | Double Sealed

Materiales y opciones de sellado

• Materiales: acero para rodamientos 52100 (superficies endurecidas) y acero inoxidable 440 (resistencia a la corrosión)
• Rodamientos shielded: protección frente a contaminantes ligeros
• Rodamientos sellados: juntas y lubricación permanente para protección frente a polvo y humedad
• Variantes doble selladas inox: protección reforzada para entornos exigentes

Bujes y montaje

• Bujes compatibles: concéntricos para posicionamiento fijo, excéntricos para ajuste de precarga/encaje
• Material del buje: acero inoxidable 303; disponible con fijación en pulgadas o métrica

Aplicaciones

• Automatización y robótica
• Transportadores y manejo de materiales
• Maquinaria industrial y equipos de fabricación
• Dispositivos médicos y de laboratorio

Especificaciones técnicas

• Diámetros disponibles: 20 mm, 30 mm, 45 mm, 60 mm
• Capacidad radial hasta 9.991 N (2.246 lb)
• Capacidad axial hasta 2.313 N (520 lb)
• Temperatura de funcionamiento: -20 °C a 80 °C (-4 °F a 176 °F)
• Velocidad máxima de rotación: 16.000 rpm
• Velocidad lineal admisible: hasta 13,23 m/s
• Tipos de rodamientos: shielded (52100), sealed (52100), inox sealed (440), double-sealed inox (440)
• Bujes: opciones concéntricas y excéntricas en acero inoxidable 303 (fijación pulgadas o métrica)
• Diseño: rodillos de contacto angular de doble hilera con superficie de rodadura en V
• Tipos de rieles compatibles: rieles 90° internos/externos y superficies de eje redondas
