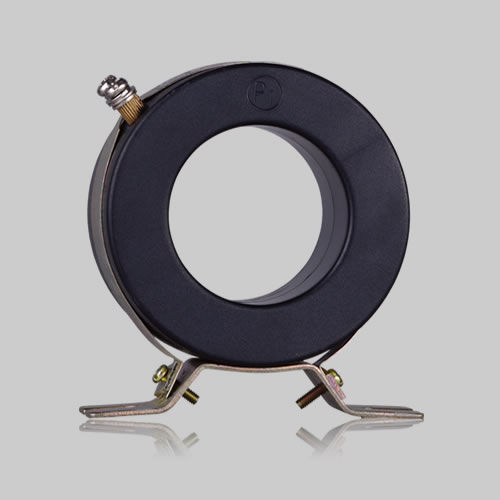

Transformador de corriente LMK

encapsuladopara servicio interiorpara de protección

El transformador de la serie LMK3-0,66 es un transformador de corriente para uso en interiores, apto para circuitos con una frecuencia nominal de 50 Hz o 60 Hz y una tensión nominal de 0,66 kV o inferior. Se utiliza para transmitir la señal al contador de medida, a los relés de protección o a los dispositivos de control. Además, aísla los dispositivos de medida, protección y control de la alta tensión. Cumple con la norma GB1208-2006. ► Condiciones normales de funcionamiento 3.1 - Temperatura ambiente: de -5 °C a +40 °C 3.2 - Humedad: hasta el 80 %. 3.3 - Altitud: hasta 1 000 m 3.4 - Lugar de instalación: en interiores, sin polvo metálico ni vibraciones evidentes. ► Parámetros técnicos principales 5.1 - Tensión nominal: 0,66 kV 5.2 - Frecuencia nominal: 50 Hz o 60 Hz 5.3 - Corriente nominal primaria: 10 A, 12,5 A, 20 A, 25 A, 30 A, 40 A, 50 A, 60 A, 75 A 5.4 - Corriente nominal secundaria: 1 A o 5 A 5.5 - Factor de potencia de la carga secundaria: 0,8 (retardo) 5.6 - Potencia nominal de salida: 2,5 VA, 5 VA, 10 VA, 15 VA, 20 VA cuando la carga nominal del transformador de corriente es de 5 VA o 10 VA, la carga mínima es de 3,75 VA cuando la carga nominal del transformador de corriente es superior a 10 VA o igual a 10 VA, la carga mínima es una cuarta parte de la carga nominal. 5.7 - Clase de exactitud: 1,0; 0,5; 0,2; 0,5s; 0,2s 5.8 - Resistencia de aislamiento: entre la bobina primaria y la bobina secundaria o la tierra: deberá ser superior a 20 M. 5.9 - La tensión de resistencia a la frecuencia industrial deberá soportar 3 kV (valor eficaz)
