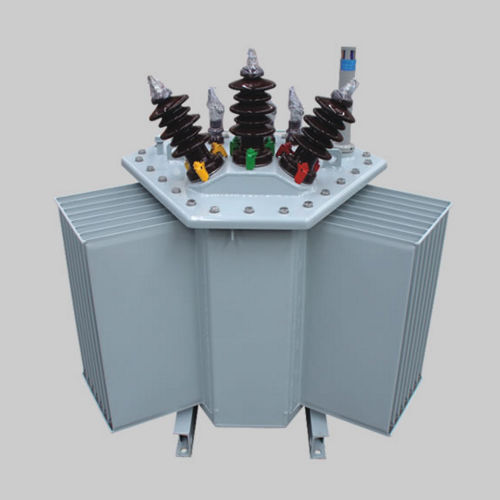

Transformador de distribución S13-M.RL

sumergidopara la industriade red eléctrica

El rango de potencia del transformador S13 con núcleo bobinado tridimensional es de 30 a 1.600 kVA. El núcleo presenta una estructura trifásica de tres columnas con marcos internos y externos envueltos. El transformador cuenta con un alto grado de mecanización y un elevado factor de laminación. Las bobinas de alta y baja tensión se bobinan de forma continua sobre las columnas del núcleo, lo que garantiza una buena concentricidad y un ajuste perfecto de las bobinas. Los principales indicadores técnicos y económicos han alcanzado el nivel avanzado internacional de productos similares. El transformador de distribución de núcleo bobinado de la serie S13 presenta bajas pérdidas, y su pérdida en carga es igual a la del nuevo transformador de distribución de núcleo laminado S11. En comparación con la norma GB/T6415-2008 1, la pérdida media en vacío se reduce en un 50 %. Sus materiales principales se caracterizan por un bajo consumo y un peso ligero. La corriente en vacío es reducida y el flujo magnético se distribuye completamente a lo largo de la dirección de la rejilla de chapa de acero al silicio laminada en frío. Su bajo nivel de ruido se reduce en aproximadamente 3-5 dB en comparación con el valor estándar de la norma JBAT10088-2004. Presenta una gran capacidad para soportar cortocircuitos y una alta fiabilidad. Los elementos de sujeción tensan principalmente los devanados, y el aislante del yugo de hierro y la almohadilla en forma de escalera están integrados en un solo cuerpo, de modo que el cuerpo del transformador soporta una presión uniforme. Núcleo: se utiliza chapa de acero al silicio laminada en frío 30Q120. El núcleo presenta una estructura trifásica de tres columnas con marcos internos y externos envueltos, y la columna del núcleo tiene una sección transversal cilíndrica escalonada de varios niveles. El núcleo envuelto se recoce y se conforma al vacío. Los tornillos de los elementos de sujeción superior e inferior tensan el cuerpo del transformador.
