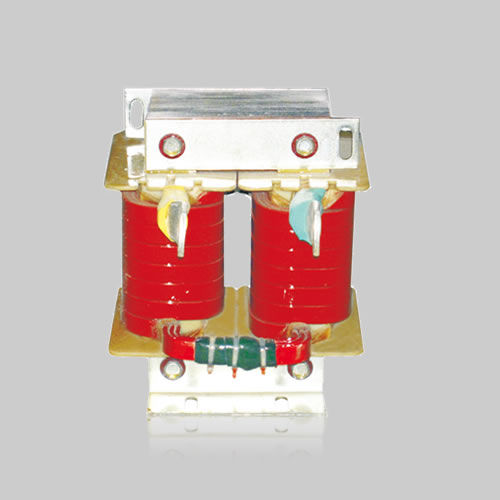

Transformador de potencia DCL

encapsulado en resinaHVDCAC

El reactor de filtrado, también denominado reactor de onda plana de CC, se aplica al lado de CC del convertidor; la corriente que circula por el reactor es una corriente continua con un componente alterno. Mantiene el componente alterno de la corriente continua dentro de un rango determinado. Se aplica al lado de CC del convertidor en paralelo para reducir el límite intermitente y limitar la circulación en la línea de circulación; se aplica a la CC para cortar rápidamente la corriente de fallo y limitar la tasa de aumento de la corriente.Se utiliza en la onda plana de corriente continua de los inversores de tipo tensión en el punto medio, lo que permite rectificar la onda plana de potencia para eliminar la ondulación. El reactor de onda plana se utiliza en el circuito de corriente continua tras la rectificación. El número de pulsos de la onda del circuito rectificador siempre está limitado, y siempre hay una ondulación en la salida de la tensión continua total. Dada la naturaleza perjudicial de la ondulación, es necesario suprimirla mediante el reactor de onda plana; los sistemas de transmisión de CC están equipados con reactores de onda plana, lo que permite obtener una salida de CC cercana a la ideal. El reactor de onda plana y el filtro de CC constituyen conjuntamente el circuito de filtrado de armónicos de CC de las estaciones convertidoras de CC de alta tensión. El reactor de onda plana se conecta en tándem entre la salida de CC y el circuito de CC de cada convertidor, y es uno de los equipos importantes en una estación convertidora de CC de alta tensión. El reactor de onda plana y el filtro de CC constituyen conjuntamente la red de filtrado de armónicos de CC de tipo T, reducen el componente de pulso de CA y filtran parte de los armónicos, disminuyen la interferencia de la línea de CC en las comunicaciones y evitan que los armónicos afecten a la inestabilidad del ADKUST. Características El reactor de onda plana de CC se utiliza principalmente para mejorar la calidad de la red eléctrica y el factor de potencia en el circuito. Se compone principalmente de dos partes: el núcleo de hierro y la bobina,
