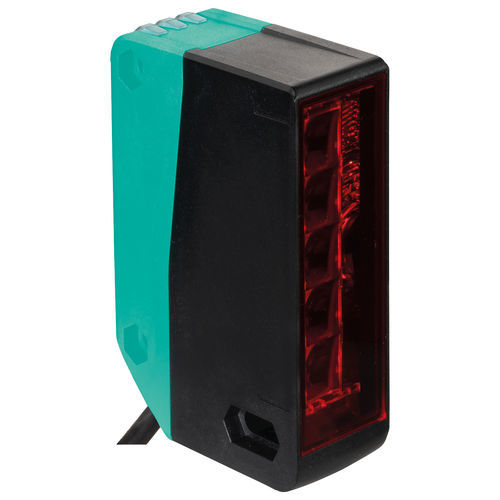

Sensor fotoeléctrico retrorreflector OGR4000-R305-2EP-IO

rectangularluz rojaLED

Ventajas clave de un vistazo - Sensor de área retroreflectante con cinco haces de luz en un alojamiento de sensor fotoeléctrico estándar - Haces de transmisor brillantes y altamente visibles garantizan una alineación conveniente del sensor - Detección confiable de todas las superficies independientemente de la textura del objeto - Detección confiable de piezas pequeñas para objetos muy planos con forma irregular - Detección constante de objetos desde 2 mm en toda el área de detección Detalles del producto - Sensor de área retroreflectante, luz roja, rango de detección máximo 4 m, altura del campo de luz 60 mm, interfaz IO-Link, 2 salidas push-pull, cable fijo Especificaciones generales - Rango de detección efectivo: Modo estándar: 0 ... 4 m, Alta resolución: 0 ... 2 m - Distancia del reflector: 0,2 ... 4 m reflector H85-2 - Rango de detección umbral: 4 m - Rango de detección: ver tabla - Objeto de referencia: reflector H85-2 - Fuente de luz: LED - Tipo de luz: luz roja visible modulada - Etiquetado del grupo de riesgo LED: grupo exento - Altura del campo: 60 mm - Ancho del campo: 12 mm - Tamaño del objeto: Mínimo 2 mm, 3 mm, 5 mm, 8 mm, 10 mm; detección independiente de la posición dentro del rango de detección - Número de haces: 5 - Ángulo de apertura: ± 2 ° - Límite de luz ambiental: EN 60947-5-2 - Resolución: ver tabla Parámetros relacionados con la seguridad funcional - MTTFd: 674 a - Tiempo de misión (TM): 20 a - Cobertura de diagnóstico (DC): 0 % Indicadores/medios de operación - Indicador de operación: LED verde: constantemente encendido - encendido, parpadeando (4Hz) - cortocircuito, parpadeando con pausa corta (1 Hz) - modo IO-Link - Indicador de función: LED amarillo: Permanentemente encendido: camino de luz despejado, Permanentemente apagado: objeto detectado, Parpadeando (8 Hz) - fin de la compensación - Elementos de control: Tecla Teach-In; Interruptor rotativo de 5 pasos para la selección de modos de operación Especificaciones eléctricas - Voltaje de operación: 10 ... 30 V DC, modo IO-Link: 18 ... 30 V DC - Ondulación: máx. 10 % - Corriente de suministro sin carga: < 35 mA a 24 V de voltaje de suministro - Clase de protección: III Interfaz - Tipo de interfaz: IO-Link - Revisión IO-Link: 1.1 - Perfil del dispositivo: Identificación y Diagnóstico - I&D, Sensor Inteligente - SSP 2.1 - Datos de proceso: Entrada 8 Bit - señal de conmutación 1 Bit - alarma de estabilidad 1 Bit - valor de medición 6 Bit, Salida 2 Bit - función de control del sensor 1 Bit - función de control de evaluación 1 Bit - ID del proveedor: 1 (0x0001) - ID del dispositivo: 0x101001 (1052673) - Tasa de transferencia: COM2 (38,4 kBit/s) - Tiempo de ciclo mínimo: 2,3 ms - Soporte de modo SIO: sí - Tipo de puerto maestro compatible: Clase A , Clase B (usar adaptador de 3 polos o cable de 3 hilos) Salida - Tipo de conmutación: El tipo de conmutación del sensor es ajustable. La configuración predeterminada es: C/Q - BK: NPN normalmente abierto / oscuro, PNP normalmente cerrado / claro, IO-Link /Q - WH: NPN normalmente cerrado / claro, PNP normalmente abierto / oscuro - Salida de señal: 2 salidas push-pull (4 en 1), protegidas contra cortocircuitos, protegidas contra polaridad inversa, protegidas contra sobretensiones - Voltaje de conmutación: máx. 30 V DC - Corriente de conmutación: máx. 100 mA - Caída de voltaje: ≤ 1,5 V DC - Frecuencia de conmutación: Modo estándar: 500 Hz , Alta resolución: 250 Hz - Tiempo de respuesta: Modo estándar: 1 ms , Alta resolución: 2 ms Conformidad - Interfaz de comunicación: IEC 61131-9 / IO-Link V1.1.4 - Norma del producto: EN 60947-5-2 Aprobaciones y certificados - Aprobación UL: E87056 , cULus Listed , fuente de alimentación de clase 2 , tipo de clasificación 1 - Aprobación CCC: Aprobación CCC / marcado no requerido para productos clasificados ≤36 V Condiciones ambientales - Temperatura ambiente: -40 ... 60 °C (-40 ... 140 °F), La temperatura ambiente mínima permitida durante la enseñanza es de -30 °C. El cambio de temperatura permitido después de la enseñanza es de ±20 K. - Temperatura de almacenamiento: -40 ... 70 °C (-40 ... 158 °F) Especificaciones mecánicas - Grado de protección: IP67 - Conexión: cable fijo de 2 m - Material: Carcasa: PC (Policarbonato); Cara óptica: Placa de plástico - Masa: 132 g - Dimensiones: Altura: 89 mm; Ancho: 25,8 mm; Profundidad: 59,5 mm Marca: Pepperl+Fuchs Modelo: OGR4000-R305-2EP-IO Tipo: Sensor de área retroreflectante Fuente de luz: LED, luz roja visible modulada Rango de detección: hasta 4 m Altura del campo: 60 mm Salidas: 2 push-pull (4 en 1), interfaz IO-Link Grado de protección: IP67 Voltaje de operación: 10 ... 30 V DC Dimensiones: 89 x 25,8 x 59,5 mm Peso: 132 g
