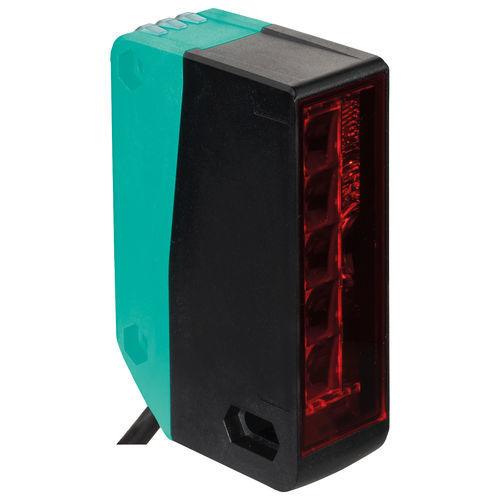

Sensor fotoeléctrico retrorreflector OGR4000-R305-2EP-IO-0,3M-V1

rectangularLEDluz roja

Ventajas clave: - Sensor de área retroreflectante con cinco haces de luz en un alojamiento estándar de sensor fotoeléctrico - Haces emisores brillantes y altamente visibles garantizan una alineación conveniente del sensor - Detección confiable de todas las superficies independientemente de la textura del objeto - Detección confiable de piezas pequeñas para objetos muy planos con forma irregular - Detección constante de objetos desde 2 mm en toda el área de detección Descripción del producto: Sensor de área retroreflectante, luz roja, rango de detección máximo 4 m, altura del campo de luz 60 mm, interfaz IO-Link, 2 salidas push-pull, cable fijo con conector M12 Datos técnicos: - Rango de detección efectivo: Modo estándar: 0 ... 4 m; Alta resolución: 0 ... 2 m - Distancia del reflector: 0,2 ... 4 m reflector H85-2 - Rango de detección umbral: 4 m - Rango de detección: ver tabla - Objeto de referencia: reflector H85-2 - Fuente de luz: LED - Tipo de luz: luz roja visible modulada - Etiquetado del grupo de riesgo LED: grupo exento - Altura del campo: 60 mm - Ancho del campo: 12 mm - Tamaño del objeto: Mínimo 2 mm, 3 mm, 5 mm, 8 mm, 10 mm; detección independiente de la posición dentro del rango de detección - Número de haces: 5 - Ángulo de apertura: +/- 2 ° - Límite de luz ambiental: EN 60947-5-2 - Resolución: ver tabla Parámetros relacionados con la seguridad funcional: - MTTFd: 674 a - Tiempo de misión (TM): 20 a - Cobertura de diagnóstico (DC): 0 % Indicadores/medios de operación: - Indicador de operación: LED verde: constantemente encendido - encendido; parpadeando (4Hz) - cortocircuito; parpadeando con interrupciones cortas (1 Hz) - modo IO-Link - Indicador de función: LED amarillo: Permanentemente encendido: camino de luz despejado; Permanentemente apagado: objeto detectado; Parpadeando (8 Hz) - fin de la compensación - Elementos de control: Tecla Teach-In; Interruptor rotativo de 5 pasos para la selección de modos de operación Especificaciones eléctricas: - Voltaje de operación (UB): 10 ... 30 V DC; modo IO-Link: 18 ... 30 V DC - Ondulación: máx. 10 % - Corriente de suministro sin carga (I0): < 35 mA a 24 V de voltaje de suministro - Clase de protección: III Interfaz: - Tipo de interfaz: IO-Link - Revisión IO-Link: 1.1 - Perfil del dispositivo: Identificación y Diagnóstico - I&D; Sensor Inteligente - SSP 2.1 - Datos de proceso: Entrada 8 Bit (señal de conmutación 1 Bit, alarma de estabilidad 1 Bit, valor de medición 6 Bit); Salida 2 Bit (función de control del sensor 1 Bit, función de control de evaluación 1 Bit) - ID del proveedor: 1 (0x0001) - ID del dispositivo: 0x101001 (1052673) - Tasa de transferencia: COM2 (38,4 kBit/s) - Tiempo de ciclo mínimo: 2,3 ms - Soporte de modo SIO: sí - Tipo de puerto maestro compatible: Clase A, Clase B (usar adaptador de 3 pines o cable de 3 hilos) Salida: - Tipo de conmutación: Ajustable; por defecto: C/Q - Pin4: NPN normalmente abierto / apagado, PNP normalmente cerrado / encendido, IO-Link; /Q - Pin2: NPN normalmente cerrado / encendido, PNP normalmente abierto / apagado - Salida de señal: 2 salidas push-pull (4 en 1), protegidas contra cortocircuitos, protegidas contra polaridad inversa, protegidas contra sobretensiones - Voltaje de conmutación: máx. 30 V DC - Corriente de conmutación: máx. 100 mA - Caída de voltaje (Ud): ≤ 1,5 V DC - Frecuencia de conmutación (f): Modo estándar: 500 Hz, Alta resolución: 250 Hz - Tiempo de respuesta: Modo estándar: 1 ms, Alta resolución: 2 ms Conformidad: - Interfaz de comunicación: IEC 61131-9 / IO-Link V1.1.4 - Norma del producto: EN 60947-5-2 Aprobaciones y certificados: - Aprobación UL: E87056, cULus Listed, fuente de alimentación de clase 2, clasificación de tipo 1 - Aprobación CCC: No requerida para productos con voltaje ≤36 V Condiciones ambientales: - Temperatura ambiente: -40 ... 60 °C (-40 ... 140 °F); mínimo durante la enseñanza: -30 °C; cambio de temperatura permitido después de la enseñanza: ±20 K - Temperatura de almacenamiento: -40 ... 70 °C (-40 ... 158 °F) Especificaciones mecánicas: - Grado de protección: IP67 - Conexión: cable fijo de 300 mm con conector M12 x 1, 4 pines - Material: Carcasa: PC (Policarbonato); Cara óptica: Placa de plástico - Masa: 104 g - Dimensiones: Altura: 89 mm; Ancho: 25,8 mm; Profundidad: 59,5 mm Conformidad del producto: - Europa – CE - EE.UU. - cULus LISTED - Interfaz IO-Link
