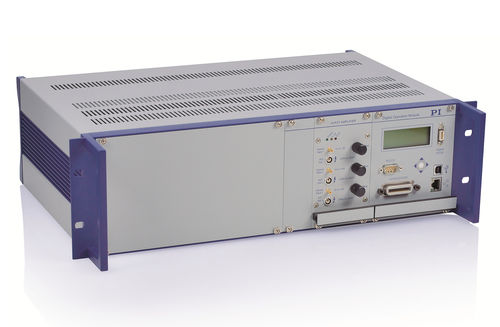

Amplificador de potencia E-536 series

para actuador piezoeléctricopiezode bajo ruido

Alta dinámica y resolución en hasta tres ejes - Para sistemas P-363 PicoCube - Ruido extremadamente bajo - Variantes: Alta dinámica y alta resolución Controlador PicoCube en dos variantes El controlador PicoCube E-536 dispone de tres canales de amplificación de ruido extremadamente bajo para actuadores de cizallamiento de alto voltaje. El controlador se ha diseñado especialmente para satisfacer los requisitos de los escáneres piezoeléctricos XY(Z) PicoCube, extremadamente rápidos y de alta resolución. El E-536 se ofrece en dos variantes para rangos de tensión de -250 V a +250 V y permite aplicaciones tanto estáticas como dinámicas. El E-536.3x de rendimiento optimizado para aplicaciones especialmente dinámicas es capaz de emitir corrientes de pico de 200 mA dentro de un pequeño ancho de banda de señal de 10 kHz. Las variantes del modelo E-536.3xH con resolución optimizada alcanzan una resolución de posición con el PicoCube inferior a 0,03 nm con una potencia máxima de hasta 50 W. Ambas variantes están disponibles para funcionamiento en bucle cerrado y en bucle abierto. Mayor precisión gracias a los sensores capacitivos Las versiones E-536.3C disponen de un sensor / servocontrolador integrado para el funcionamiento en bucle cerrado. La posición se controla, por ejemplo, mediante el sistema de nanoposicionamiento PicoCube con sensores capacitivos, que alcanzan una resolución de 0,1 nm. Campos de aplicación - Microscopía de sonda de barrido - Microscopía de fuerza atómica - Escaneado y cribado Máxima resolución con alta dinámica El funcionamiento en bucle abierto es ideal para aplicaciones en las que son esenciales tiempos de respuesta rápidos y resoluciones muy altas. La especificación de retroalimentación de posición en valores absolutos no es significativa o se realiza mediante sensores externos, como es el caso de la microscopía de fuerza atómica.
