Transformador de aislamiento F, G, 70000 & 80000 Series
encapsuladopara de protecciónpara la electrónica

Transformador de aislamiento - F, G, 70000 & 80000 Series - Pico Electronics - encapsulado / para de protección / para la electrónica

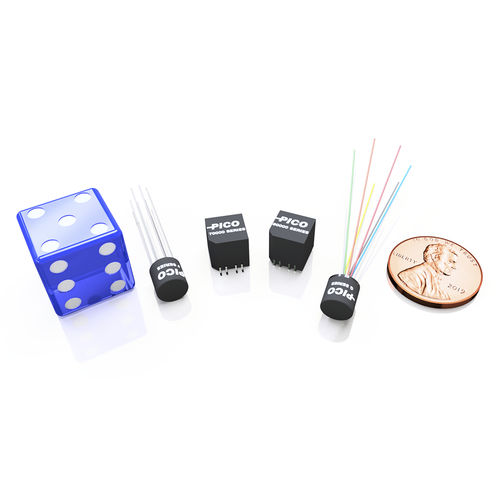

Transformador de aislamiento - F, G, 70000 & 80000 Series - Pico Electronics - encapsulado / para de protección / para la electrónica
Transformador de aislamiento - F, G, 70000 & 80000 Series - Pico Electronics - encapsulado / para de protección / para la electrónica - imagen - 2
Transformador de aislamiento - F, G, 70000 & 80000 Series - Pico Electronics - encapsulado / para de protección / para la electrónica - imagen - 3
Transformador de aislamiento - F, G, 70000 & 80000 Series - Pico Electronics - encapsulado / para de protección / para la electrónica - imagen - 4
Transformador de aislamiento - F, G, 70000 & 80000 Series - Pico Electronics - encapsulado / para de protección / para la electrónica - imagen - 5
Añadir a mis favoritos
Añadir al comparador

¿Quiere comprar directamente?
Visite nuestra Shop.

Características

Función
de aislamiento
Construcción
encapsulado
Aplicaciones
para de protección, para la electrónica, para aplicaciones ferroviarias, de telecomunicación, para PCB, de audio
Características eléctricas
monofásico, de baja tensión, de tensión media, de altas frecuencias
Montaje
insertable, superficial, SMD, enchufable
Normas
RoHS, ANSI, TÜV, MIL-STD
Otras características
compacto, de seguridad, de control, de resina epoxi, AC, de impregnación al vacío, a medida, con doble secundario, de alta impedancia, de bajas frecuencias, electrónico, con aislamiento, con aislamiento galvánico
Potencia eléctrica

Máx.: 0,125 W

Mín.: 0,015 W

Tensión primaria

Máx.: 45 V

Mín.: 0,4 V

Tensión secundaria

Máx.: 39 V

Mín.: 0,4 V

Corriente primaria

Máx.: 340 mA

Mín.: 10 mA

Corriente secundaria

Máx.: 300 mA

Mín.: 10 mA

Frecuencia

Máx.: 250.000 Hz

Mín.: 400 Hz

Descripción

Las series F y G y 70000 y 80000 son transformadores ultraminiatura en encapsulado con diseños de orificio pasante con opción de cables aislados o de montaje en superficie. Pueden funcionar en un amplio rango de temperaturas de -55°C a +130°C. Nuestros materiales y métodos patentados permiten temperaturas extremas de fase de vapor, IR u otros procedimientos de reflujo sin degradar la alta fiabilidad de su forma física y rendimiento eléctrico. Características Resistencia extrema a impactos, golpes y vibraciones Fabricados según MIL-PRF-27, Clase S, Grado 5 Alta fiabilidad para aplicaciones espaciales y de misión crítica Tamaño ultra miniaturizado y diseño minimalista Diseños con opción de orificio pasante con cables aislados o de montaje en superficie Disponibles con blindaje magnético y/o electrostático Opciones Criterios de selección y cualificación según norma de vuelo Capacidad de choque térmico de hasta 300 ciclos Capas adicionales de blindaje magnético Totalmente conforme con RoHS o con la exención 7(a) Modificaciones en el diseño mecánico y las características eléctricas Nuevo diseño y parámetros personalizados

---
