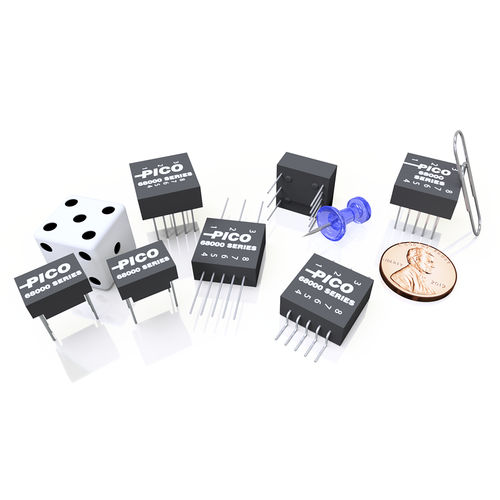

Transformador de impulsos 68200 Seriesencapsuladopara de protecciónde red eléctrica
Añadir a mis favoritos
Añadir al comparador
¿Quiere comprar directamente?
Visite nuestra Shop.
Características
- Función
- de impulsos
- Construcción
- encapsulado
- Aplicaciones
- para de protección, de red eléctrica, para la electrónica, para aplicaciones ferroviarias, de telecomunicación, para centro de procesamiento de datos, para PCB, para sensor
- Características eléctricas
- monofásico, de baja tensión, de altas frecuencias
- Montaje
- insertable, para circuito impreso, enchufable, montaje en pared
- Normas
- RoHS, ANSI, TÜV, MIL-STD
- Otras características
- de protección, de seguridad, de control, compacto, de resina epoxi, de disparo, con aislamiento, secundario, a prueba de llamas, de acoplamiento, de perfil bajo, de excitación, AC, de impregnación al vacío, a medida, de múltiples bobinas, de señal, conmutados
- Potencia eléctrica
Máx.: 2,5 W
Mín.: 0,1 W
- Tensión primaria
Máx.: 27 V
Mín.: 1 V
- Tensión secundaria
Máx.: 85 V
Mín.: 1 V
- Corriente primaria
Máx.: 90.000 mA
Mín.: 10 mA
- Corriente secundaria
Máx.: 30.000 mA
Mín.: 10 mA
- Frecuencia
Máx.: 1.000 kHz
Mín.: 75 kHz
Descripción
La serie 682xx de transformadores de impulsos de Pico está diseñada para cumplir las normas QPL MIL-PRF-21038/27. Estas unidades cumplen estrictamente con MIL-PRF-21038. Pico es el proveedor de piezas MIL-PRF-21038/27 -01 a -31. La serie 682xx tiene una alta impedancia de entrada de 75 kHz a 1 MHz en un rango de temperatura de -55C a +130C. Estos transformadores tienen un droop máximo del 20% y un over shoot máximo de 1V. El rechazo en modo común (CMR) es superior a 45 dB. Estas unidades están diseñadas para soportar 100Vrms del primario al secundario y están encapsuladas en epoxy y alcanzan un MSL de 3. Como siempre, Pico ofrece el embalaje más pequeño posible con una alta fiabilidad. Somos una instalación QPL que puede probar estos transformadores a nivel M y nivel T de MIL-PRF-27.
Características
Resistencia extrema al impacto, choque y vibración
Fabricados según MIL-PRF-27, Clase S, Grado 5
Alta fiabilidad para aplicaciones espaciales y de misión crítica
Tamaño ultra miniaturizado y diseño minimalista
Opciones
Criterios de selección y cualificación según norma de vuelo
Totalmente conforme con RoHS o con la exención 7(a)
Modificaciones del diseño mecánico y las características eléctricas
Nuevo diseño y parámetros personalizados
---
