Transformador de aislamiento LL-68500 Series
de impulsosencapsuladopara de protección

Transformador de aislamiento - LL-68500 Series - Pico Electronics - de impulsos / encapsulado / para de protección
Transformador de aislamiento - LL-68500 Series - Pico Electronics - de impulsos / encapsulado / para de protección
Transformador de aislamiento - LL-68500 Series - Pico Electronics - de impulsos / encapsulado / para de protección - imagen - 2
Transformador de aislamiento - LL-68500 Series - Pico Electronics - de impulsos / encapsulado / para de protección - imagen - 3
Transformador de aislamiento - LL-68500 Series - Pico Electronics - de impulsos / encapsulado / para de protección - imagen - 4
Transformador de aislamiento - LL-68500 Series - Pico Electronics - de impulsos / encapsulado / para de protección - imagen - 5
Transformador de aislamiento - LL-68500 Series - Pico Electronics - de impulsos / encapsulado / para de protección - imagen - 6
Transformador de aislamiento - LL-68500 Series - Pico Electronics - de impulsos / encapsulado / para de protección - imagen - 7
Añadir a mis favoritos
Añadir al comparador

¿Quiere comprar directamente?
Visite nuestra Shop.

Características

Función
de aislamiento, de impulsos
Construcción
encapsulado
Aplicaciones
para de protección, de red eléctrica, para la electrónica, para aplicaciones ferroviarias, de telecomunicación, para centro de procesamiento de datos, para PCB, para sensor
Características eléctricas
monofásico, de baja tensión, de altas frecuencias
Montaje
insertable, superficial, para circuito impreso, SMD, enchufable
Normas
RoHS, ANSI, TÜV, MIL-STD
Otras características
de resina epoxi, de protección, de seguridad, de excitación, de disparo, de control, AC, de impregnación al vacío, de señal, a medida, de múltiples bobinas, de acoplamiento, conmutados, con aislamiento, de fuga magnética, a prueba de llamas, de perfil bajo, de ultra-aislamiento
Potencia eléctrica

Máx.: 2,5 W

Mín.: 0,1 W

Tensión primaria

Máx.: 27 V

Mín.: 1 V

Tensión secundaria

Máx.: 85 V

Mín.: 1 V

Corriente primaria

Máx.: 90 mA

Mín.: 10 mA

Corriente secundaria

Máx.: 30 mA

Mín.: 10 mA

Frecuencia

Máx.: 1.000 kHz

Mín.: 75 kHz

Descripción

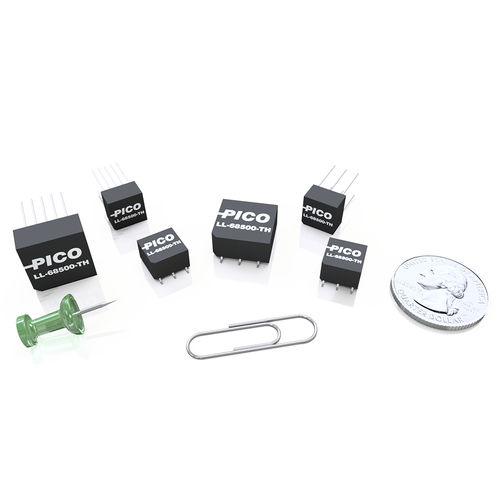

Las series LL-68500-TH y LL-68500-SM son transformadores de impulsos de bus de datos múltiplex/interfaz MIL-STD-1553 de baja fuga en un encapsulado con diseños de tipo taladro pasante o montaje en superficie. Estos transformadores están diseñados para ofrecer la inductancia de fuga y la resistencia de CC más bajas posibles. El procesamiento transparente de la señal para la transferencia de datos con una distorsión mínima los hace ideales para aplicaciones aeroespaciales y militares. Características Resistencia extrema a impactos, golpes y vibraciones Fabricados conforme a MIL-PRF-21038 y MIL-STD-1553 Alta fiabilidad para aplicaciones espaciales y de misión crítica Tamaño ultra miniaturizado y diseño minimalista Diseños con orificios pasantes o de montaje en superficie Opciones Criterios de selección y cualificación según norma de vuelo Totalmente conformes con RoHS o con la exención 7(a) Modificaciones del diseño mecánico y las características eléctricas Nuevo diseño y parámetros personalizados

---

Catálogos

Series LL-68500
Series LL-68500
9 Páginas
